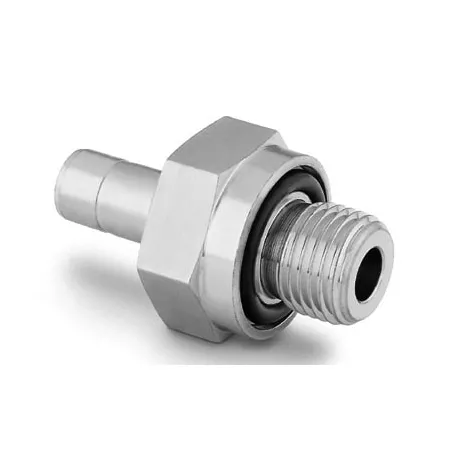

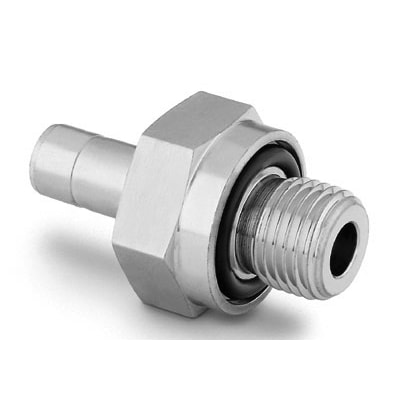

SS-2-TA-1-OR Swagelok - Переходник прямой с нар. резьбой обжимной UNF 5/16"-24-1/8", нерж.

Назначение и принцип работы

Переходник прямой втулочный с наружной резьбой UNF 5/16″-24 — 1/8″ предназначен для соединения трубопроводов малого диаметра в измерительных, вакуумных и технологических магистралях, где требуется высокоточная герметизация резьбового соединения. Конструкция комбинирует обжимную систему из двух обжимных колец и гайки для соединения трубки и резьбовую втулку с утопленным O‑ring для уплотнения резьбы, что исключает подтекание рабочей среды (газы, гидравлические жидкости, некритичные агрессивные среда). Работает по принципу механического обжатия трубки двумя конусными кольцами и уплотнения резьбы эластичным кольцом, обеспечивая повторяемость и герметичность в узлах с размерами UNF 5/16″-24 (канал 1) и 1/8″ втулка (канал 2).

Ключевые особенности конструкции

Корпус и основные элементы — нержавеющая сталь AISI 316, что обеспечивает коррозионную стойкость и совместимость с большинством технических сред. Двухколечная (two‑ferrule) обжимная конструкция гарантирует механическую фиксацию трубки без сварки; утопленный O‑ring обеспечивает уплотнение резьбы без необходимости дополнительной пасты. Стандартные диапазоны эксплуатационных параметров при правильном подборе трубки и уплотнений: рабочее давление до ≈413 bar (6000 psi) и ориентировочный температурный диапазон уплотнений от −54 °C до +204 °C (зависит от материала O‑ring). Применимо в системах КИПиА, лабораторных установках и гидравлике.

Экспертные рекомендации по применению

Перед монтажом убедитесь в соответствии OD трубки и толщины стенки требованиям Swagelok; снимите фаску и удалите заусенцы, полностью вставьте трубку до упора втулки и отметьте положение. Начальная посадка: руками заверните гайку до упора, затем дополнительно 1–1,25 оборота (по таблице производителя для одноразовой установки). При повторных монтаже ориентируйтесь на рекомендуемые обороты при повторном соединении. Не используйте уплотнительные пасты на O‑ring; контролируйте совместимость уплотнений с рабочей средой и температурой. Избегайте чрезмерного крутящего момента — это может деформировать обжимные кольца и снизить герметичность. Для агрессивных сред подбирайте специальные материалы уплотнений и уточняйте рабочие параметры по заводскому паспорту.
