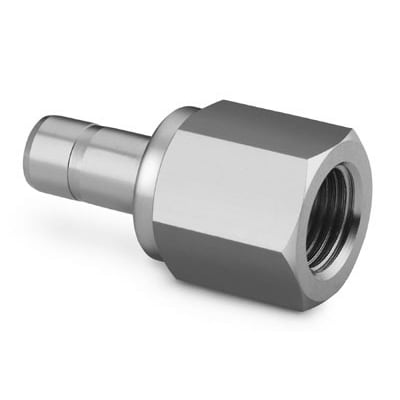

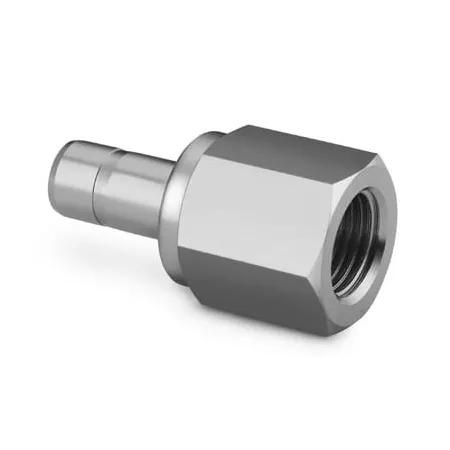

SS-2-TA-7-2RP Swagelok - Переходник прямой с внутр. резьбой обжимной G1/8-1/8", нерж.

Назначение и принцип работы

Переходник прямой с внутренней резьбой и обжимным присоединением предназначен для герметичного соединения трубопроводов и приборной арматуры в технологических системах: распределение сред, отбор проб, подвод датчиков. Конструкция с втулочной внутренней резьбой G1/8 (BSPP) и обжимной стороной 1/8" (наружный диаметр трубки 3,175 мм) обеспечивает металлическое уплотнение по DIN 3852‑2 форма B на резьбовом соединении и уплотнение двухобжимной системы на трубке. Работает по принципу смыкания двух обжимных колец и гайки, при затяжке образуется постоянное уплотнение без применения дополнительных уплотнительных материалов.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, стойкая к коррозии и агрессивным средам. Уплотнение резьбы — металлическая прокладка по DIN 3852‑2 форма B, применяемая для давления повышенной плотности и высоких температур. Тип конструкции — двухобжимная система Swagelok обеспечивает повторяемую герметичность и высокую прочность соединения. Рекомендуемый диапазон эксплуатации для типовых исполнений: рабочее давление до ≈400 бар (в зависимости от стенки трубки и условий), температура от −54 °C до +232 °C для металлических уплотнений. Применимо для газов и жидкостей, совместимо с большинством коррозионно‑активных сред при условии соответствия материала трубопровода.

Экспертные рекомендации по применению

Подбирайте переходник под точный наружный диаметр и толщину стенки трубки 1/8" (3,175 мм). При монтаже — затянуть гайку после предварительной посадки вручную: зафиксировать корпус ключом и повернуть гайку на рекомендованный момент (стандартная практика Swagelok — после ручной затяжки дополнительно 1¼ оборота для типовых размеров; уточнить по инструкции на конкретный размер). Не используйте повторно деформированные обжимные кольца и не допускайте загрязнений на поверхностях уплотнения. Обязательно проводить испытание на герметичность (пробное давление, утечка гелиевым/воздушным методом) и учитывать химическую совместимость среды с AISI 316 при повышенных температурах.
