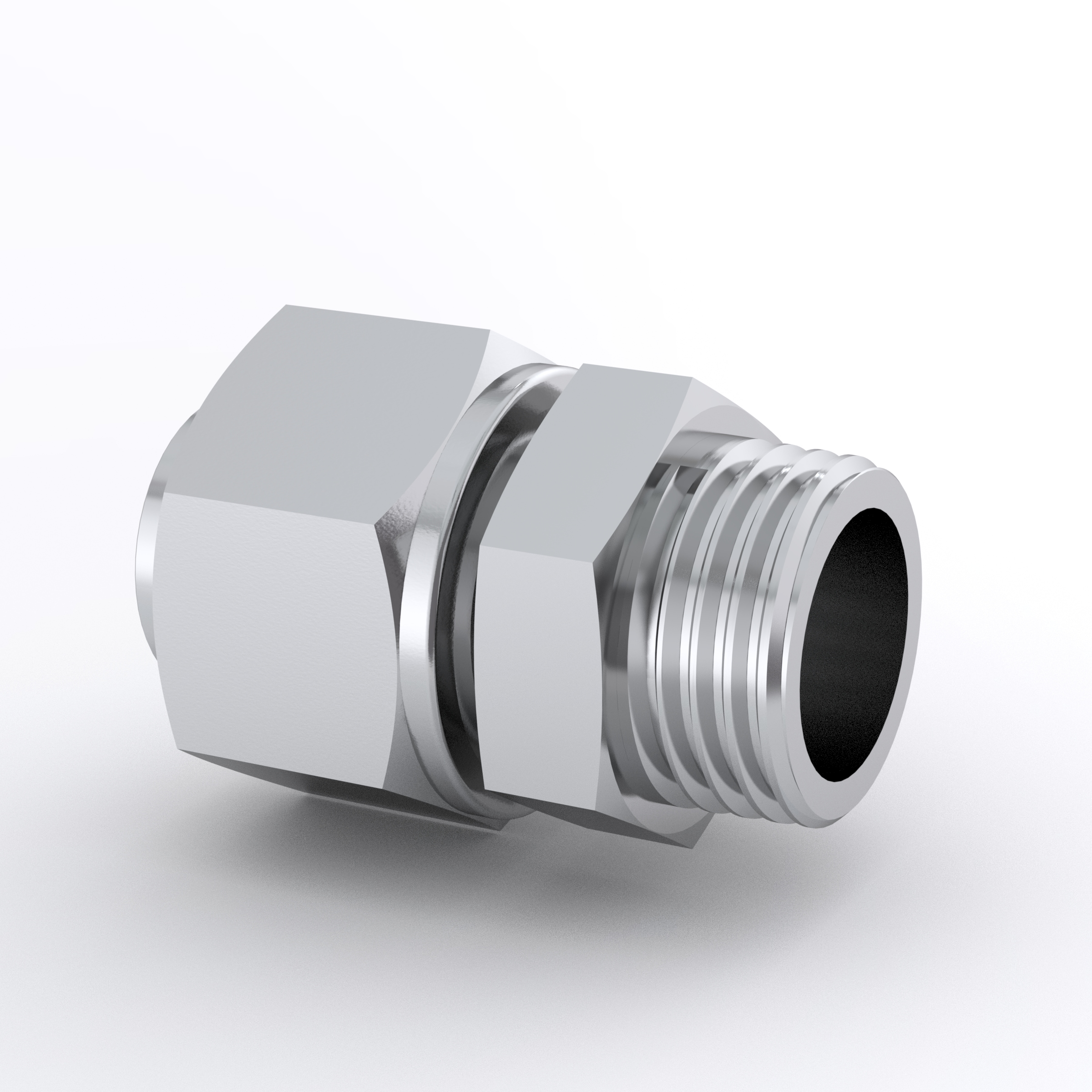

SS-20-TA-1-20 Swagelok - Переходник прямой с нар. резьбой обжимной NPT1 1/4-1 1/4", нерж.

Назначение и принцип работы

Прямой втулочный переходник служит для перехода с резьбового соединения NPT 1/4 на втулочную посадку 1 1/4" и предназначен для подключения трубопроводной арматуры и приборов измерения в технологических линиях. Работает по принципу обжимного соединения: при затяжке гайки две обжимные втулки (фёррулы) деформируются вокруг трубки, обеспечивая герметизацию и механическую фиксацию; резьбовое соединение уплотняется ФУМ‑лентой. Применяется в системах с агрессивными средами и гидравлике, где требуется коррозионно‑стойкий контакт и высокая герметичность.

Ключевые особенности конструкции

Корпус и составные элементы изготовлены из нержавеющей стали AISI 316, двухфёррульная конструкция Swagelok обеспечивает металлометаллическое уплотнение трубки и надёжную фиксацию при вибрациях. Резьба — NPT 1/4 (наружная) с уплотнением ФУМ‑лентой; второе подключение — втулка 1 1/4". Тип конструкции — обжим с двумя обжимными кольцами и гайкой. Рабочие среды: вода, масла, инертные газы, большинство химически агрессивных сред (с учётом совместимости 316). Ориентировочный диапазон температур: −54…+204 °C (−65…+400 °F) при стандартных уплотнениях; практические рабочие давления зависят от диаметра трубки — для типичных трубок 1/4" до ~414 бар (6000 psi) при правильной установке и соответствии стенки трубки.

Экспертные рекомендации по применению

Подбирайте переходник под конкретный OD/толщину трубки и рабочее давление; используйте ФУМ‑ленту только на NPT‑резьбе, не выходя за край первых витков. Монтаж: затянуть гайку до упора вручную, затем довернуть рекомендованным шагом (для новой сборки Swagelok — ≈1¼ оборота ключом), при повторной сборке — меньше. Избегайте перекоса трубки и чрезмерного момента — это снижает герметичность и повреждает фёррулы. После установки выполнить опрессовку/тест на утечку и периодическую инспекцию при пульсациях давления или коррозионных средах.
