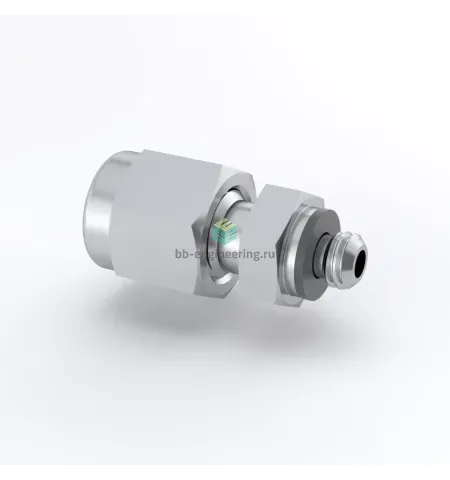

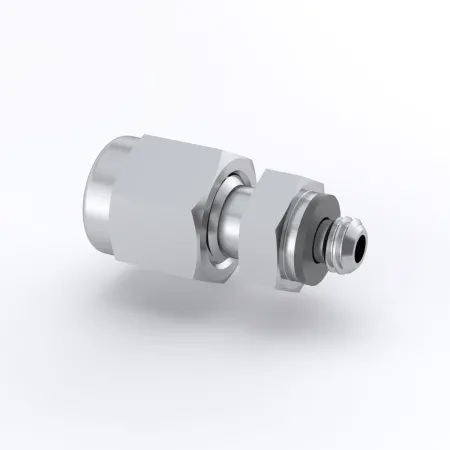

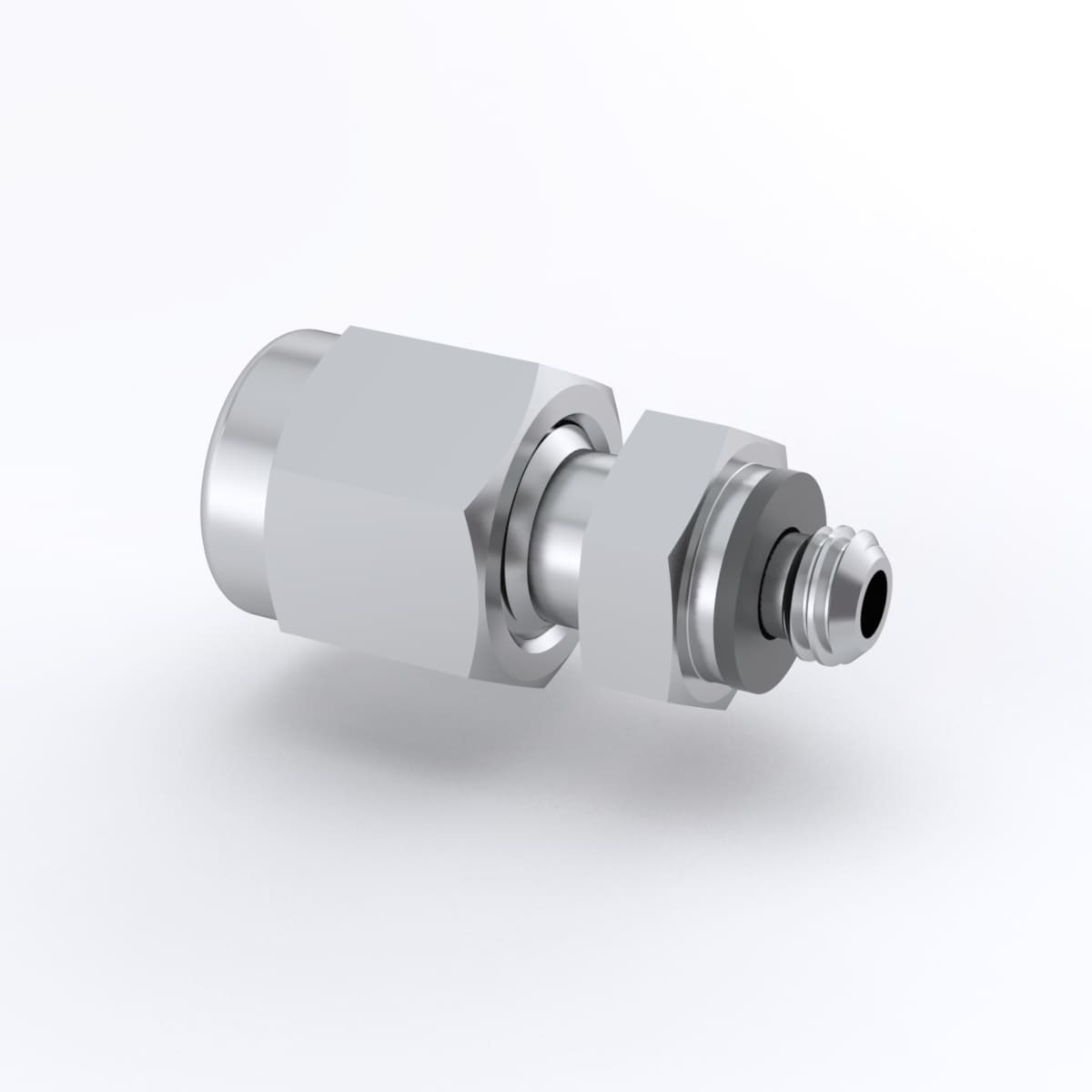

SS-200-1-0157 Swagelok - Штуцер прямой с нар. резьбой обжимной UNF 10-32-1/8", нерж.

Назначение и принцип работы

Прямой обжимной штуцер с наружной резьбой UNF 10-32 — переходное соединение с резьбовым уплотнением O‑ring и обжатием трубки 1/8" (≈3,175 мм). Предназначен для приборных и технологических линий: подвод/отбор проб, аналитические коммуникации, газовые и жидкостные контуры, где требуется герметичное компактное соединение. Принцип работы сочетает металл-медьный обжим двух обжимных колец и гайки для формования уплотнения на трубке и выступающее уплотнительное кольцо на нарезной части для герметизации резьбового стыка, что обеспечивает минимальные утечки при высоких давлениях и вибрации.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, резьба UNF 10-32, подключение к трубке 1/8". Конструкция: две обжимные кольца и гайка Swagelok для центровки и механической фиксации трубки; выступающее O‑ring обеспечивает вторичное уплотнение резьбы. Рабочие среды: инертные и технологические газы, масла, вода и большинство химических сред при выборе совместимого O‑ring. Типичный диапазон эксплуатации для 316 SS фитингов в приборах — до ≈400 бар (в зависимости от стенки трубки) и от −50 °C до +200 °C в зависимости от материала O‑ring (FPM/FKM, PTFE, EPDM и т.п.).

Экспертные рекомендации по применению

Перед монтажом отрезать трубку под прямым углом, удалить заусенцы, вставить до упора. Затягивать гайку по инструкции производителя: наконечник затянуть вручную, затем повернуть на 1¼ оборота (для 1/8" типичная рекомендация); контролировать момент и не перетягивать. Подбирать материал O‑ring под рабочую среду и температуру; при демонтаже проверять состояние обжимных колец и заменять при деформации. После сборки проводить гидро/пневмо‑испытание и устанавливать опоры для снижения циклической усталости трубки.
