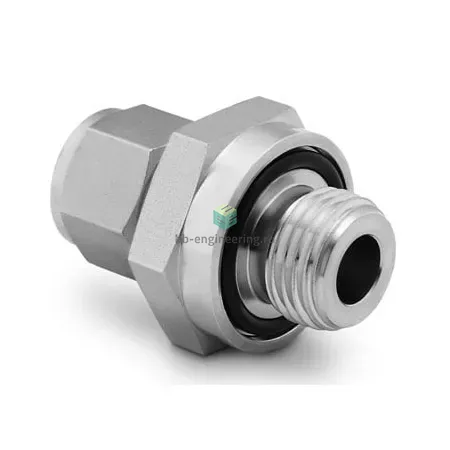

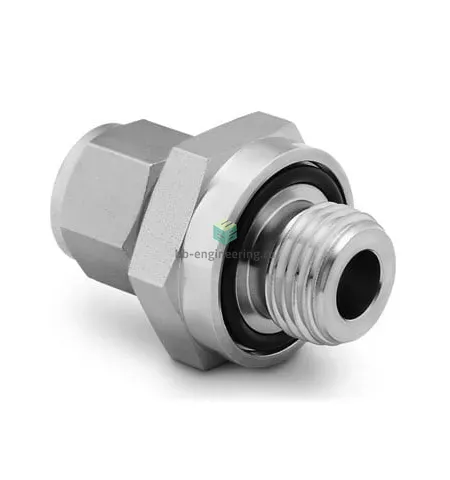

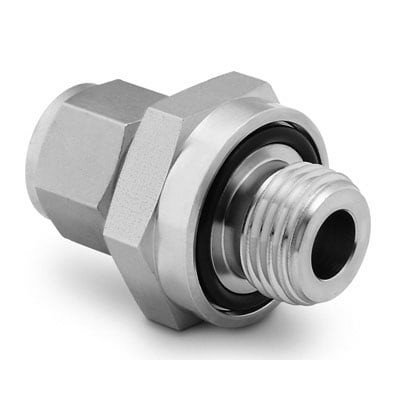

SS-200-1-2-OR Swagelok - Штуцер прямой с нар. резьбой обжимной NPT1/8-1/8", нерж.

Назначение и принцип работы

Прямой обжимной штуцер с наружной NPT‑резьбой предназначен для подсоединения трубки Ø 1/8" (3,175 мм) к резьбовому ответу NPT 1/8 (трапецеидальная коническая резьба) в технологических, аналитических и контрольно‑измерительных линиях. Комбинация двух обжимных колец и гайки формирует механическое герметичное соединение трубка—фитинг, а утопленное уплотнительное кольцо типа O‑ring обеспечивает уплотнение резьбового стыка и защищает резьбу от протечек. Применяется для газовых и жидкостных сред под давлением; в типичных конфигурациях Swagelok двухфланцевые фитинги обеспечивают рабочие давления до ~6000 psi (≈413 bar) в зависимости от диаметра и толщины стенки трубки.

Ключевые особенности конструкции

Корпус и элементы — сталь нержавеющая AISI 316, что обеспечивает коррозионную стойкость и приемлемость для агрессивных сред и пищевых/фармацевтических линий. Двухкольцевая конструкция: переднее кольцо врезается в трубку для герметизации, заднее — фиксирует и центрирует; гайка обеспечивает регулируемое усилие обжима. Резьбовое уплотнение выполняется за счёт утопленного O‑ring, предотвращающего протечки при конической NPT‑резьбе и снижая требования к применению герметиков. Рабочие среды: инертные и активные газы, масла, воды, технические жидкости; температурные ограничения зависят от материала O‑ring (примерно: нитрил −30…+120 °C, фторкаучук FKM −20…+200 °C; при отсутствии эластомера ориентироваться на спецификацию уплотнения).

Экспертные рекомендации по применению

Подбирайте фитинг под реальный наружный диаметр и толщину стенки трубки Ø 1/8" и материал O‑ring с учётом рабочей температуры и совместимости со средой. Перед монтажом трубку обрезать перпендикулярно, снять заусенцы и очистить; при сборке вставить трубку до упора, завернуть гайку вручную и затем доворот ключом согласно заводской инструкции (обычно порядка 1–1,5 оборота после соприкосновения). Не превышать рекомендованные давления и температуры для выбранного материала уплотнения; при вибрациях применять фиксирующие мероприятия и проверять на утечки методами утечек (гелий/метод пузырьков). Избегать повторного многократного перетягивания — при демонтаже заменить обжимные кольца и контролировать состояние O‑ring.
