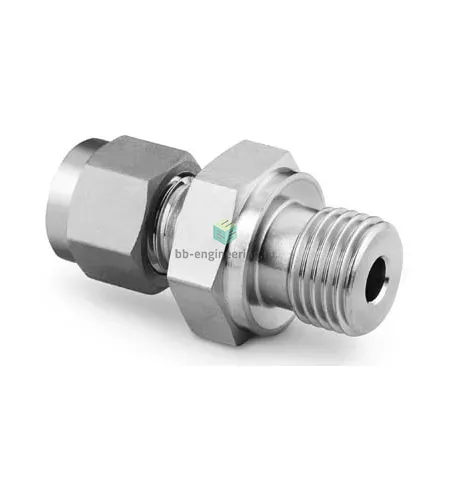

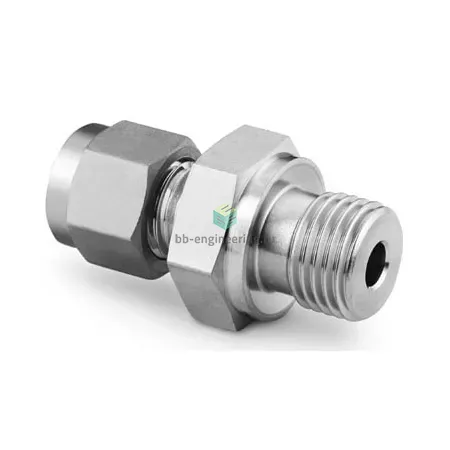

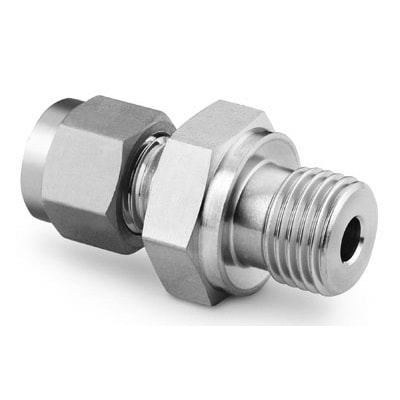

SS-200-1-2RP Swagelok - Штуцер прямой с нар. резьбой обжимной G1/8-1/8", нерж.

Назначение и принцип работы

Прямой штуцер Swagelok SS-200-1-2RP предназначен для перехода между резьбовым подключением G1/8 (вход) и трубным соединением 1/8″ (наружный диаметр трубки 3,175 мм). Решает задачу герметичного присоединения тонкостенных трубопроводов для технологических линий с рабочими средами (технические газы, жидкости, гидравлика, коррозионно-активные среды при совместимости конструкционных материалов). Принцип действия — двухобжимная конструкция: гайка при закрутке последовательно фиксирует переднюю и заднюю обжимные втулки, создавая уплотнение и механическое удержание трубки; резьбовое соединение уплотняется металлической прокладкой по DIN 3852-2 форма B.

Ключевые особенности конструкции

Корпус и обжимные элементы изготовлены из нержавеющей стали (обобщённо — нерж. сталь; корпус AISI 316), что обеспечивает коррозионную стойкость и совместимость с широким набором сред. Уплотнение резьбы — металлическая прокладка DIN 3852-2 форма B, пригодна для высокотемпературных и агрессивных сред. Конструкция — двухобжимная (две втулки + гайка) обеспечивает надёжную фиксацию трубки 1/8″. При правильном подборе трубки по толщине стенки соединение эксплуатируется в диапазоне давлений, характерном для металлических обжимных фитингов Swagelok (до сотен бар в зависимости от металла и стенки трубки); температурно совместимо с криогенными значениями и высокотемпературными режимами при использовании металлического уплотнения и AISI 316.

Экспертные рекомендации по применению

Подбирайте штуцер с учётом внешнего диаметра и толщины стенки трубки 1/8″; используйте трубки Swagelok или аналогичные по допускам. Перед монтажом удалите заусенцы и обеспечьте прямолинейность посадочной поверхности. Собирайте по инструкции производителя: довести гайку до упора и затем выполнить контролируемый доборный поворот; избегайте чрезмерного момента и повторных многоразовых сборок на одном месте захвата. Контролируйте совместимость среды с AISI 316 и металлическим уплотнением; при системах высокого давления регулярно проводить контроль герметичности и проверять состояние обжимных колец. Основные ошибки: неправильный выбор стенки трубки, загрязнения посадочной поверхности и избыточный момент при затяжке.
