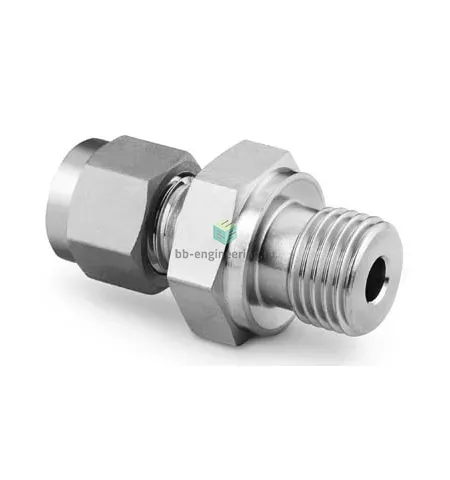

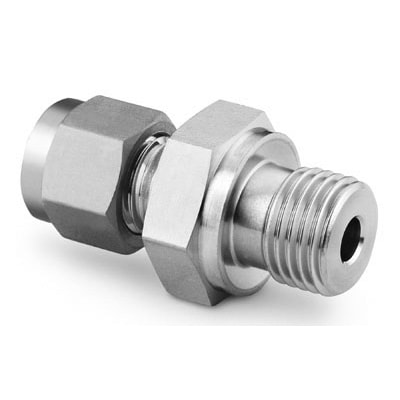

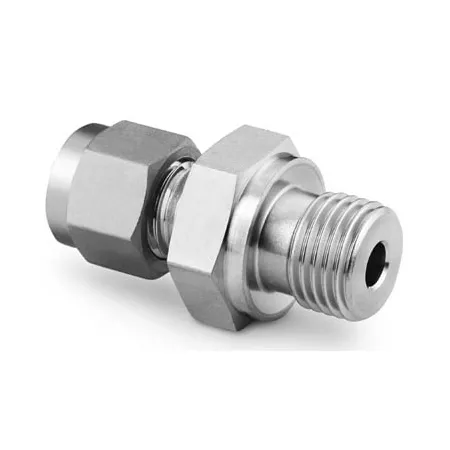

SS-200-1-4RP Swagelok - Штуцер прямой с нар. резьбой обжимной G1/4-1/8", нерж.

Назначение и принцип работы

Прямой обжимной штуцер предназначен для перехода с резьбового портa G1/4 на трубку Ø 1/8″ (≈3,175 мм) и обеспечивает герметичное соединение в приборных и технологических линиях. Соединение реализовано по двухобжимной схеме: трубка фиксируется двумя коническими обжимными кольцами и гайкой, а уплотнение резьбового конца — металлической прокладкой по DIN 3852‑2 форма B. При затяжке кольца пластически деформируют трубку, создавая уплотнение, а металлическая прокладка обеспечивает сухой герметичный контакт в резьбовом стыке для работы при высоком давлении и температуре.

Ключевые особенности конструкции

Корпус и комплектующие из нержавеющей стали AISI 316 обеспечивают коррозионную стойкость в агрессивных средах и совместимость с жидкостями и газами. Двухобжимная конструкция исключает утечки при вибрации; резьба G1/4 (BSPP) со сформованной металлической прокладкой DIN 3852‑2 B даёт надежное контактное уплотнение. Типичные эксплуатационные пределы при корректной сборке — рабочее давление до ≈414 bar (6000 psi) в зависимости от толщины и состояния трубки, температура от криогенных значений до примерно +450°C (зависит от среды и материала уплотнений).

Экспертные рекомендации по применению

Перед монтажом удалить фаску и заусенцы, проверить соответствие ОД и твердости трубки. Затягивать по инструкции производителя: довести гайку до упора вручную, затем доработать ключом на рекомендуемое число оборотов (обычно ≈1–1,25 оборота) — избегать перетяжки. Обеспечить уплотнительную поверхность порта под DIN 3852‑2 B и при необходимости заменить металлическую прокладку при повторном монтаже. При пульсациях давления и вибрации применять опоры и компенсаторы; проводить гидравлические испытания после установки.
