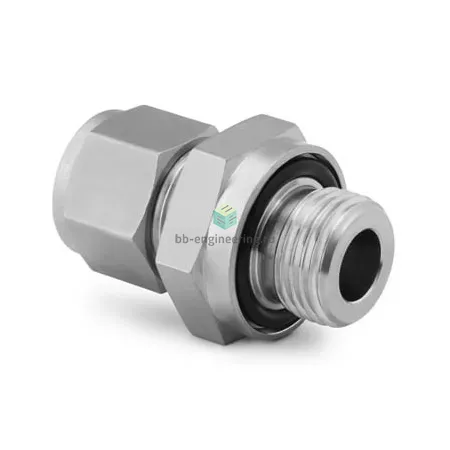

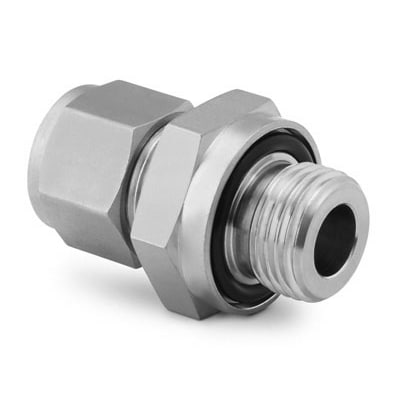

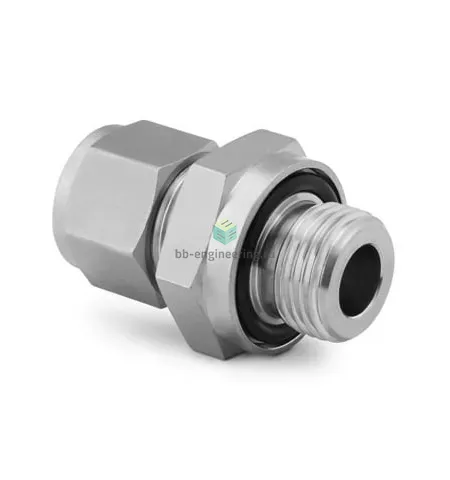

SS-200-1-OR Swagelok - Штуцер прямой с нар. резьбой обжимной UNF 5/16"-24-1/8", нерж.

Назначение и принцип работы

Прямой обжимной штуцер Swagelok SS-200-1-OR предназначен для герметичного присоединения 1/8″ трубок к корпусам и аппаратуре с наружной резьбой UNF 5/16″-24. В конструкции комбинируются двухколпачковый обжим трубки и уплотнение резьбы с утопленным O-ring: трубка фиксируется двумя обжимными кольцами и гайкой, а герметизация резьбового соединения обеспечивается эластичным кольцом, исключающим протечки при вибрации и циклических нагрузках. Применяется в системах измерения, технологических линиях и газовой арматуре.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, устойчивы к коррозии агрессивных сред. Подключения: канал 1 — наружная резьба UNF 5/16″-24, канал 2 — трубка 1/8″. Тип уплотнения резьбы — утопленный O-ring (выбор материала O-ring влияет на температурный диапазон и химстойкость). Конструкция рассчитана на типичные рабочие давления технологических и приборных сетей — до ≈690 bar (10 000 psi) в зависимости от конфигурации трубки и условий; температурный диапазон эксплуатации примерно от −50 °C до +200 °C в зависимости от материала O-ring (NBR, Viton, PTFE).

Экспертные рекомендации по применению

При подборе указывайте точный внешний диаметр и стенку трубки, выбирайте O-ring по среде. Сборка: затянуть до упора вручную, затем повернуть гайку дополнительно ~1¼ оборота (стандартная методика Swagelok) — избегать перетяжки. Не применять пасты под O-ring; проверять чистоту поверхностей и отсутствие заусенцев на трубке. Для циклических и вибрационных режимов целесообразно контроль затяжки и замена O-ring при регламентном обслуживании.
