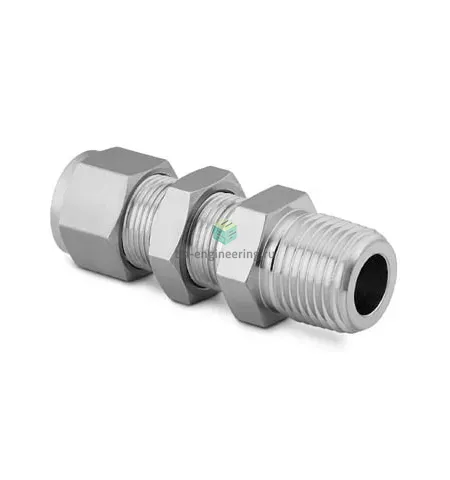

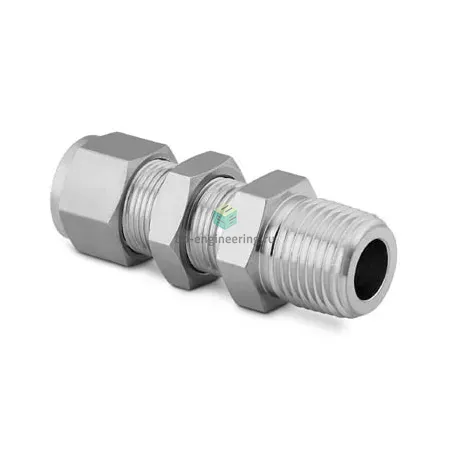

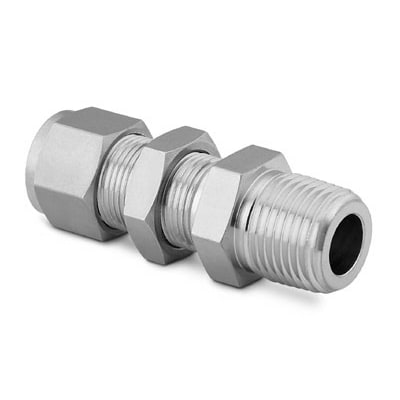

SS-200-11-2 Swagelok - Соединитель панельный с нар. резьбой обжимной NPT1/8-1/8", нерж.

Назначение и принцип работы

Панельный соединитель с наружной резьбой NPT1/8 — предназначен для подключения 1/8" (≈3,175 мм) трубки к панели или корпусу с резьбовым штуцером NPT1/8 в системах анализа, приборного и технологического оборудования. Принцип работы — герметичное соединение трубки обеспечивается обжимом двух обжимных колец под гайкой, а герметизация резьбы панели выполняется с использованием ФУМ‑ленты. Изделие решает задачи подводки проб, сэмплирования и коммутации малых расходов при давлениях, соответствующих стандартным применяемым трубкам (при типовой конструкции из нержавеющей стали рабочие давления в системах аналитики до нескольких сотен бар; фактическое допускаемое давление определяется трубкой и толщиной стенки).

Ключевые особенности конструкции

Корпус выполнен из коррозионно‑стойкой стали AISI 316, обжимная система — стандартная двухфланцевая (две обжимные втулки + гайка) Swagelok, что обеспечивает повторяемую механическую посадку и минимальные утечки. Резьбовое сопряжение NPT1/8 герметизируется ФУМ‑лентой; вторая сторона рассчитана на 1/8" трубку. Применим в средах: сжатые и технические газы, жидкости, агрессивные среда́ при температурах типично от −54 °C до +204 °C (диапазон для 316L и PTFE‑уплотнений); допустимое рабочее давление зависит от толщины трубки и конфигурации системы — для типичных монтажных комбинаций инструментальной трубки значения могут достигать сотен бар. Конструкция рассчитана на установку в панель и фланцевые монтажные поверхности.

Экспертные рекомендации по применению

При подборе сверяйте максимальное рабочее давление с допустимым по трубке и параметрами NPT. Перед монтажом срез трубки должен быть прямым и зачищенным, вставляйте до упора; уплотнять резьбу только ФУМ‑лентой, не наносите герметики на обжимную зону. Затягивание гайки выполняйте по рекомендациям производителя (избегайте перетяжки — риск повреждения колец и утечки). При эксплуатации контролируйте вибрацию и циклы давления — при частых циклах рекомендуется регулярная проверка затяжки и замена колец. Для агрессивных сред проверяйте совместимость материала AISI 316 с рабочей средой.
