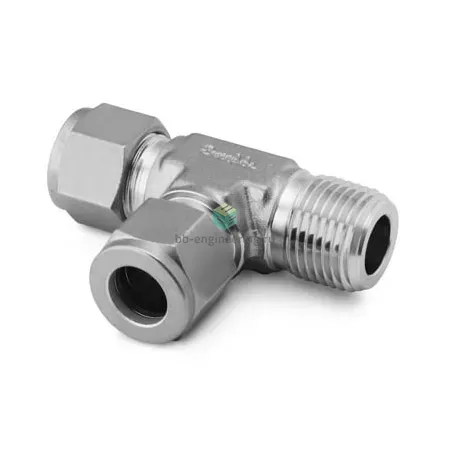

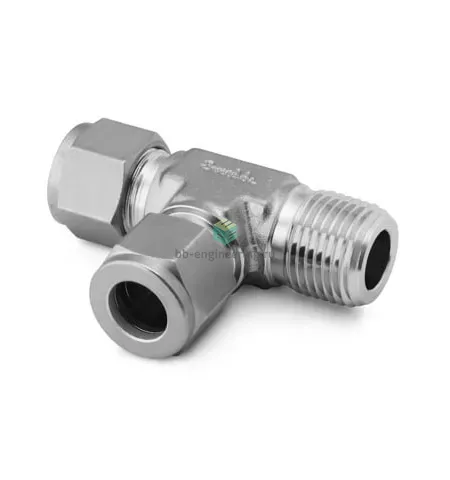

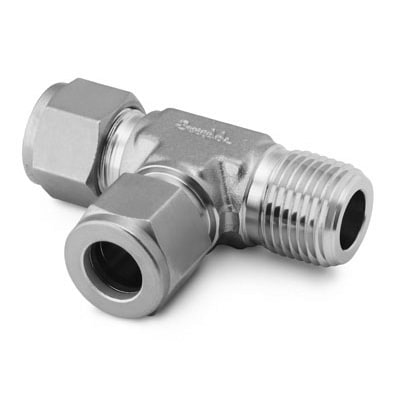

SS-200-3-4TMT Swagelok - Тройник T-образный с нар. резьбой угловой обжимной NPT1/4-1/8", нерж.

Назначение и принцип работы

Обжимной тройник T‑образный со штриховой (угловой) наружной резьбой NPT1/4–1/8″ предназначен для развязки и отбора сигналов в трубопроводах и приборных линиях при монтажах КИПиА, гидравлики и технологических установок. Принцип работы — разветвление потока через осевой канал с NPT1/4 (наружная коническая резьба, уплотняется ФУМ‑лентой) и боковой канал под 1/8″ обжимную трубку: фиксация трубки осуществляется двумя обжимными кольцами и гайкой (Swagelok‑тип), что обеспечивает плотное металл‑по‑металлу уплотнение трубки и минимальные утечки при высоком давлении.

Ключевые особенности конструкции

Корпус и вспомогательные компоненты выполнены из нержавеющей стали AISI 316, общий материал — нержавеющая сталь, стойкая к коррозии. Резьба NPT уплотняется ФУМ‑лентой; соединение трубки — конструкция из двух обжимных колец и гайки, обеспечивающая повторяемую сборку и демонтаж. Применяется для инертных и агрессивных сред (газы, вода, масла, растворы) в диапазоне температур, типично от −60°C до +260°C в зависимости от уплотнения; допустимое рабочее давление для обжимных монтажей 1/8″ варьируется и может достигать порядка 400–6000 psi (в зависимости от толщины стенки трубки и режима), поэтому выбирать по реальным трубам и условиям.

Экспертные рекомендации по применению

Перед установкой обеспечить правильную подготовку трубки (перпендикулярная отрезка, снятие заусенцев, полная посадка в седло). Для обжима 1/8″ следовать инструкции: сначала затянуть гайку вручную, затем дополнительный поворот ключом (по рекомендациям производителя для конкретного размера); избегать перетяжки гайки, чтобы не деформировать кольца. На NPT наносить ФУМ‑ленту равномерно (не слишком много слоёв) и не использовать герметики, несовместимые с рабочей средой. Проверять на герметичность пневмо/гидропробой при рабочем давлении; критичны режимы вибрации и температурные циклы — при них возможны ослабления, требующие ревизии и повторной подтяжки.
