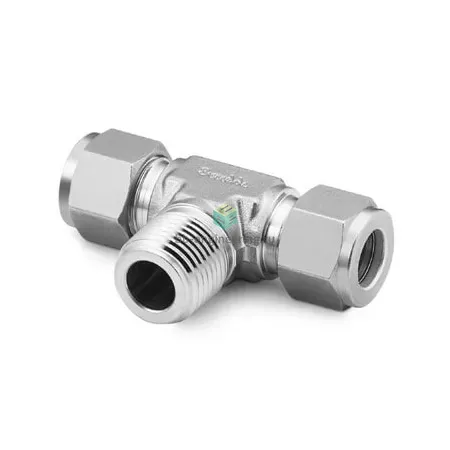

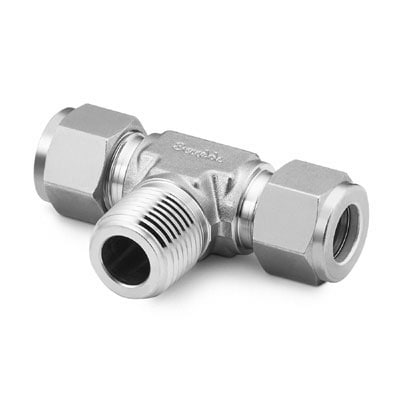

SS-200-3-4TTM Swagelok - Тройник T-образный с нар. резьбой осевой обжимной NPT1/4-1/8", нерж.

Назначение и принцип работы

Обжимной тройник T-образной формы с осевой наружной резьбой NPT применяется для разветвления трубопроводов малых диаметров в технологических системах подачи газов и жидкостей — контрольных линиях, аналитике, системах подготовки газа. Один портал выполнен под резьбу NPT1/4 (наружная коническая трубная резьба), два других рассчитаны на обжимную под трубку Ø1/8" (3,175 мм). Принцип работы — металлоконтактное обжатие трубки двумя обжимными кольцами и гайкой обеспечивает уплотнение линии без упругих уплотнителей; резьба герметизируется ФУМ-лентой для стыков с трубной системой.

Ключевые особенности конструкции

Корпус и элементы — нержавеющая сталь AISI 316, что обеспечивает устойчивость к коррозии и совместимость с агрессивными средами (водород, азот, углеводороды, технологические кислоты при ограниченных концентрациях). Конструкция — двухфerrульный обжим (две обжимные втулки + гайка) обеспечивает повторяемость и надежность герметизации при вибрации. Резьбовое уплотнение — ФУМ-лента; рабочие давления зависят от размера трубки и стенки, типичные значения для обжимных фитингов Swagelok серии трубопроводных соединений достигают сотен бар при комнатной температуре, окончательная допустимая нагрузка определяется трубой и монтажной инструкцией. Температурный диапазон обжимного узла широк (криогенные режимы до высокотемпературных), но применение ФУМ ограничивает нагрев резьбовых соединений примерно до рабочих температур материала уплотнения (до ~260°C в зависимости от вида ФУМ).

Экспертные рекомендации по применению

Подбирайте фитинг с учётом толщины стенки и допустимого рабочего давления трубки Ø1/8". При монтаже соблюдайте инструкцию производителя: предварительная сборка — навинтить гайку вручную, затем довести до рабочей затяжки согласно эталонной таблице Swagelok или моменту затяжки, обеспечивающему посадку обжимных колец; не допускайте многократных перезатяжек без замены кольцевых элементов. Используйте ФУМ-ленту для резьбы NPT, избегайте избыточного наматывания; контролируйте совместимость среды с AISI 316 (избегать концентрированных хлоридов при высокой температуре). При проверке герметичности — применять метод сухой или жидкой проверки давления, не превышать допустимые давления трубопровода и своевременно заменять кольца при обслуживании.
