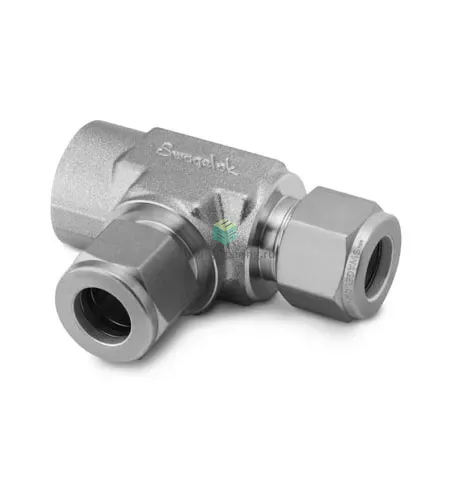

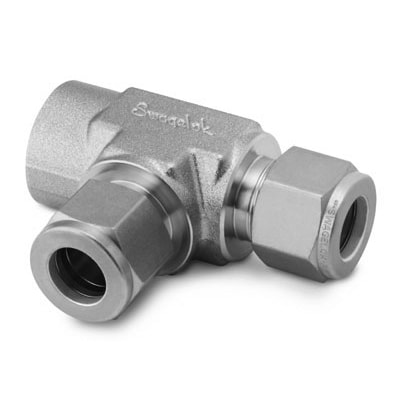

SS-200-3TFT Swagelok - Тройник T-образный с внутр. резьбой угловой обжимной NPT1/8-1/8", нерж.

Назначение и принцип работы

Тройник T-образный с внутренней резьбой и обжимным присоединением служит для ответвления линий в системах инструментирования, гидравлики и пневматики при диаметре трубки 1/8″ (≈3,175 мм). Модель с каналом 1 — NPT1/8 (внутренняя резьба) и каналом 2 — 1/8″ (трубка) позволяет переходить от резьбового присоединения к герметичному обжимному соединению. Работает по принципу механического уплотнения: две обжимные кольца и гайка формируют торцевое и радиальное зажатие трубки, а резьба герметизируется ФУМ-лентой для предотвращения утечек в резьбовом соединении.

Ключевые особенности конструкции

Корпус выполнен из нержавеющей стали AISI 316, устойчивой к коррозии и совместимой с агрессивными средами. Конструкция — двухколечный обжим (передняя и задняя опорная кольца) и гайка, обеспечивающие повторяемое высоконадежное уплотнение без сварки. Резьба NPT герметизируется ФУМ-лентой. Для типичных исполнений 1/8″ обжимные фитинги Swagelok допускают рабочие давления до ≈6000 psig (≈413 бар) в зависимости от стенки трубки и режима; температурный диапазон эксплуатация при использовании PTFE-уплотнений ориентировочно от −54 °C до +204 °C. Применим в средах: сжатый воздух, аналитические газовые магистрали, инертные и коррозионно-нейтральные жидкости.

Экспертные рекомендации по применению

Перед монтажом удалите заусенцы и убедитесь в соответствии наружного диаметра трубки 1/8″. Резьбу NPT предварительно уплотните ФУМ-лентой, избегая попадания ленты в проход; не используйте пасты на обжимной части. Момент затяжки выполняйте по рекомендациям производителя: добейтесь плотного обжатия двух колец без явного деформирования трубки. Избегайте перекосов и вибраций, при необходимости применяйте фиксирующие опоры. Типичные ошибки — чрезмерная затяжка, повторный монтаж без замены колец и применение повреждённой трубки. Для критичных давлений и агрессивных сред проверяйте соответствие AISI 316 и подбирайте стенку трубки по давлению.
