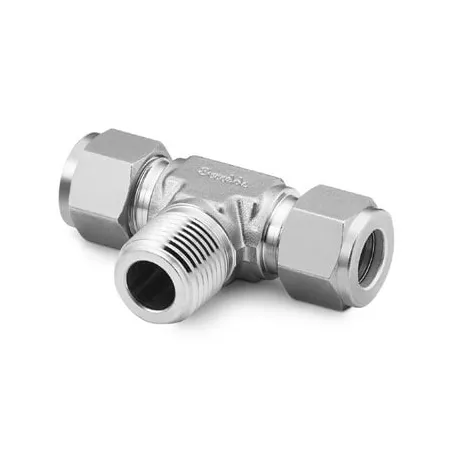

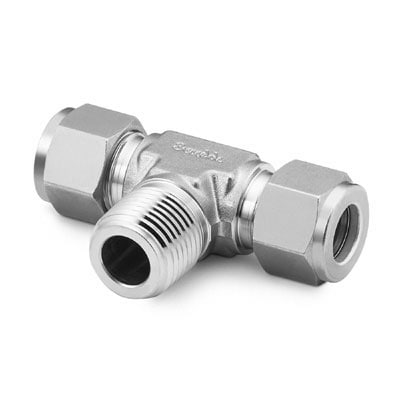

SS-200-3TTM Swagelok - Тройник T-образный с нар. резьбой осевой обжимной NPT1/8-1/8", нерж.

Назначение и принцип работы

Тройник T-образный с осевой наружной резьбой NPT 1/8 и обжимным соединением 1/8" (3,175 мм) предназначен для отвода или развилки технологических линий в системах учета, лабораторных установках и пневмо/гидросхемах. Принцип работы — уплотнение резьбы с применением ФУМ-ленты по внешней резьбе NPT1/8 и герметизация трубки через двухкольцевой обжим: передняя и задняя обжимные втулки формируют герметичное металлическое уплотнение при затяжке гайки. Конструкция обеспечивает устойчивость к вибрациям и многократной сборке-разборке при давлении и температурах, характерных для химических и аналитических систем.

Ключевые особенности конструкции

Корпус и все обжимные элементы — нержавеющая сталь AISI 316; обобщённо материал — сталь нержавеющая, стойкая к коррозии и большинству агрессивных сред. Тип уплотнения резьбы — ФУМ-лента (PTFE), для трубного соединения — двухвтулочный обжим (две конусные кольца + гайка). Применимы рабочие среды: инертные газы, воздух, вода, масла и большинство химических сред, совместимых с 316SS и PTFE. При правильном подборе трубы изделие выдерживает типичные для обжимных систем давления до ≈690 бар (10 000 psi) в зависимости от толщины стенки трубки; температурный диапазон ориентировочно от −196 °C до +260 °C, при этом ФУМ-лента эффективна до ≈+200 °C.

Экспертные рекомендации по применению

Подбирайте трубку 1/8" с требуемой толщиной стенки и без повреждений; торец должен быть ровно обрезан и снят фаской. Для сборки — навинтить гайку вручную до упора, затем затянуть ключом примерно на 1–1,25 оборота после ручной посадки (ориентировочно, уточнить по таблице производителя для конкретного размера). На резьбу NPT наносить ФУМ-ленту по правилу — в направлении заворачивания, не допускать попадания ленты внутрь системы. Избегайте перетяжки (повреждение втулок) и недостаточной затяжки (протечки); после монтажа выполнить гидро- или пневмоиспытание при рабочем давлении и температуре. При агрессивных средах и высоких температурах рассмотрите альтернативные уплотнения и спецификации материала.
