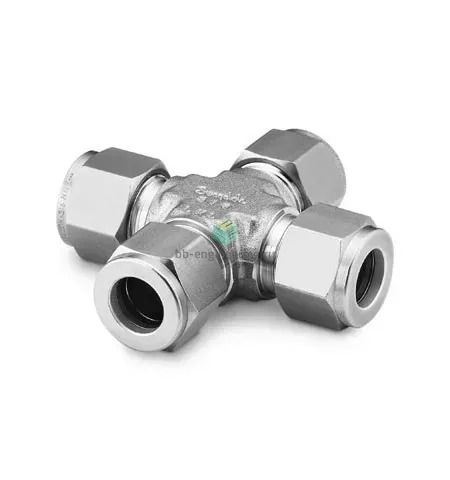

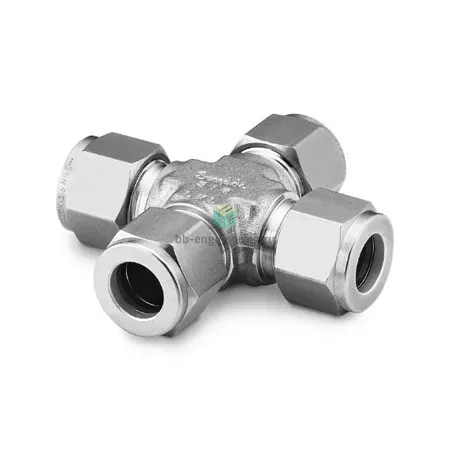

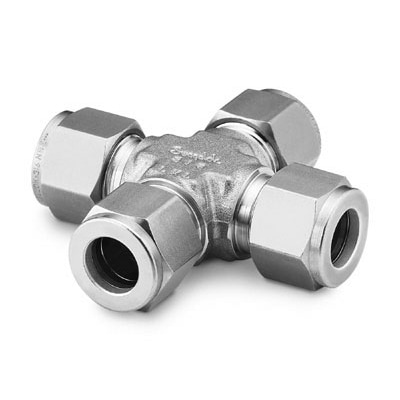

SS-200-4 Swagelok - Крестовина X-образная обжимная 1/8", нерж.

Назначение и принцип работы

Обжимная крестовина X‑образная предназначена для разветвления и перекрёстного соединения трубок 1/8″ (≈3,175 мм) в системах приборной и технологической трубопроводки: аналитические линии, газовые линии, лабораторные установки и коммуникации в нефтехимии. Принцип работы — механическое уплотнение металлической трубки двумя обжимными кольцами (фереджами) и гайкой: при затяжке гайки передняя и задняя фереджи деформируют трубку, создавая герметичное соединение без эластомерных уплотнений, устойчивое к высоким давлениям и агрессивным средам.

Ключевые особенности конструкции

Корпус и фереджи — нержавеющая сталь AISI 316 (материал корпуса указан), обеспечивающая коррозионную стойкость и совместимость с кислотными, щелочными и органическими средами. Конструкция — четырёхплоскостная крестовина X‑образная с четырьмя 1/8″ подсоединениями. Рабочее давление зависит от толщины стенки трубки и условий, типично до ≈413 бар (6000 psi) при комнатной температуре; температурный диапазон ориентировочно от −60 °C до +400 °C в зависимости от среды. Отсутствие резьбовых уплотнений делает изделие пригодным для чистых, коррозионных и высокочастотных циклических применений.

Экспертные рекомендации по применению

Подбирайте трубку под стандартное OD 1/8″ и соответствующую толщину стенки; перед монтажом резать ровно, снять фаску и тщательно обезжирить — исключите риски «зажима» по диаметру. Для нового соединения — затянуть гайку вручную, затем ключом приблизительно на 1–1,25 оборота (по рекомендациям производителя) для формирования фереджей; при повторной сборке допустимы меньшие доуплотнения. Не повторно используйте фереджи, избегайте перетяжки (деформация трубки) и проверяйте герметичность давлением и методом утечки. Для агрессивных сред и критичных температур проконсультируйтесь с паспортом материала и проведите испытания в эксплуатационных условиях.
