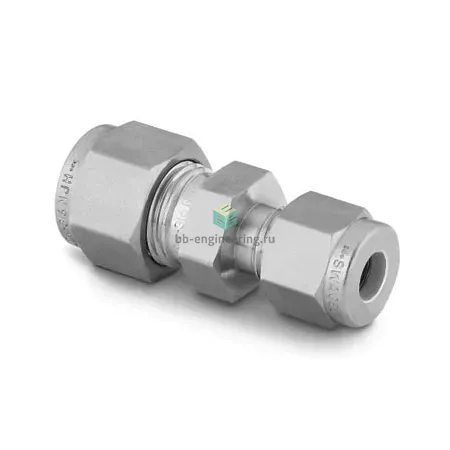

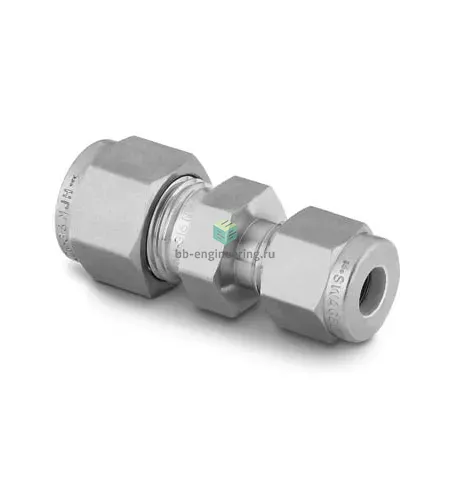

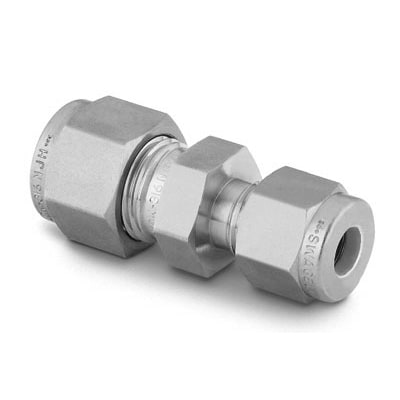

SS-200-6-1 Swagelok - Соединитель прямой обжимной 1/8-1/16", нерж.

Назначение и принцип работы

Обжимной соединитель прямой 1/8–1/16″ служит для герметичного соединения линий малого диаметра в технологической и измерительной арматуре — трубки 1/8″ (канал 1) и 1/16″ (канал 2). Принцип работы — механическое уплотнение двухобжимной системы: при затяжке гайки две обжимные втулки (ferrules) деформируются вокруг концов трубок и создают металло‑к металлу уплотнение без дополнительного PTFE‑сальника. Изделие применяется в системах контроля давления, газоаналитики, гидравлики и вакуума, где требуются компактные адаптеры для перехода между инструментальными трубопроводами малого диаметра.

Ключевые особенности конструкции

Корпус и элементы — нержавеющая сталь AISI 316 (материал корпуса указан), общая конструкция — двухобжимная с гайкой и двумя обжимными кольцами. Форма — прямой соединитель; тип уплотнения резьбы отсутствует (соединение трубок обжимное). Конструкция рассчитана на эксплуатацию в агрессивных средах благодаря коррозионной стойкости AISI 316. Рабочие параметры зависят от толщины стенки трубки; типичные значения для малых инструментальных трубок — до ~6000 psi (≈414 bar) при корректной трубке и монтаже; температурный диапазон ориентировочно −54 °C…+204 °C в зависимости от среды и уплотнений. Рекомендуется применение с чистыми, калиброванными трубками из нержавеющей стали.

Экспертные рекомендации по применению

Перед монтажом удалить фаску и заусенцы, обеспечить правильную длину захода трубки до упора. Затягивать гайку по инструкции производителя: сначала затянуть вручную до упора, затем дополнительный поворот (типично ≈1–1,25 оборота) ключом — контроль по сопротивлению; избегать перетяжки. Проверять втулки на деформацию и при наличии видимых повреждений заменять — повторное использование деформированных ferrules снижает герметичность. Учитывать эксплуатационную температуру и агрессивность среды при выборе материалов; для критических процессов проводить испытание на плотность при рабочем давлении.
