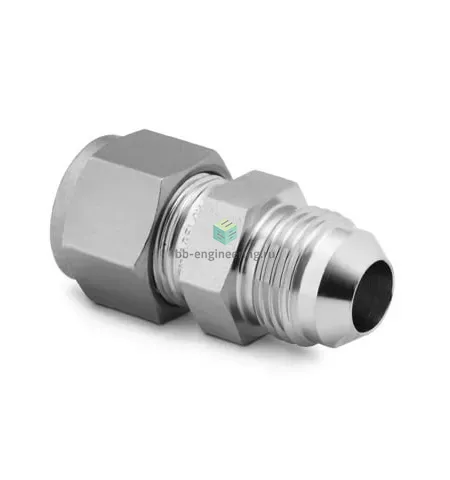

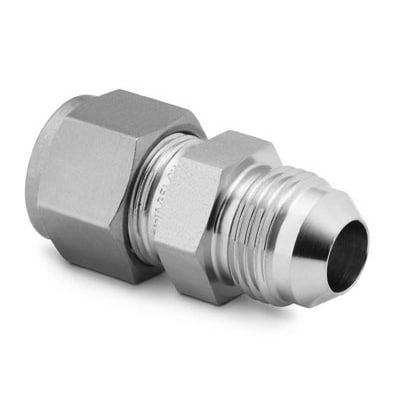

SS-200-6-2AN Swagelok - Соединитель прямой обжим-развальцовка 1/8", нерж.

Назначение и принцип работы

Прямой соединитель обжим‑развальцовка служит для перехода от трубки к штуцеру с 37° конической развальцовкой по стандарту SAE J514 (ISO 8434‑2). Одна сторона — под трубку 1/8″ с двухкольцевым обжимным узлом (две обжимные втулки и гайка), другая — под развальцованную 1/8″ поверхность. Принцип работы — герметизация достигается механическим зажатием первой и второй втулок на внешней поверхности трубки и упиранием конуса развальцовки во вторую сторону; конструкция обеспечивает плотный металл‑по‑металлу контакт, пригодный для измерительных и технологических линий с газами и жидкостями.

Ключевые особенности конструкции

Корпус и детали изготовлены из нержавеющей стали (общий материал — сталь нержавеющая; корпус AISI 316), конический угол развальцовки 37° (совпадающий включённый угол 74°). Конструкция — двухколецевый обжим с гайкой, совместима с трубкой 1/8″ и соответствует SAE J514 (ISO 8434‑2). Применяется в агрессивных средах, лабораторных и полевых системах КИПиА; рабочие давления — от вакуума до сотен бар (в типовых конфигурациях с нерж. трубкой 1/8″ достигаются значения порядка сотен бар, уточнять по таблице производителя), рабочие температуры зависят от уплотнителей и среды (ориентировочно от −196 °C для криогенных систем до +260…+400 °C в безуплотнительных металлоконтактах).

Экспертные рекомендации по применению

Перед монтажом обеспечить ровный отрез, снять заусенцы и контролировать чистоту. Сборка: закрутить гайку от руки, затем затянуть ключом рекомендованным числом оборотов (обычно ~1¼ оборота после натягивания рукой для типовых размеров) с контргайкой; использовать рожковый ключ для корпуса. Не допускать многократной повторной сборки с одними и теми же уплотнительными кольцами — заменять втулки при демонтаже. Избегать перекоса трубки и ударных нагрузок, проверять совместимость с рабочей средой (коррозия фторсодержащих сред) и проводить испытание под давлением по проектной процедуре.
