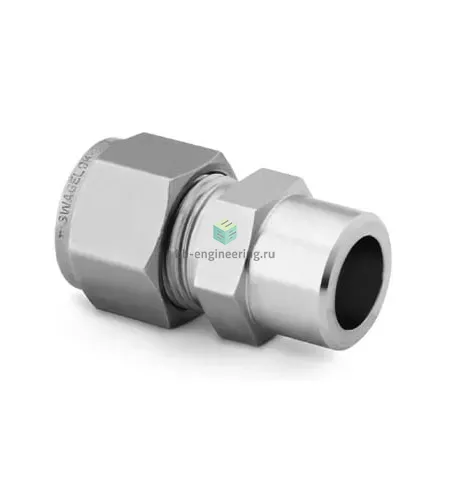

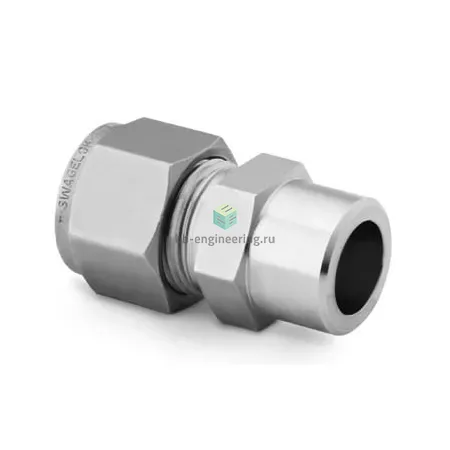

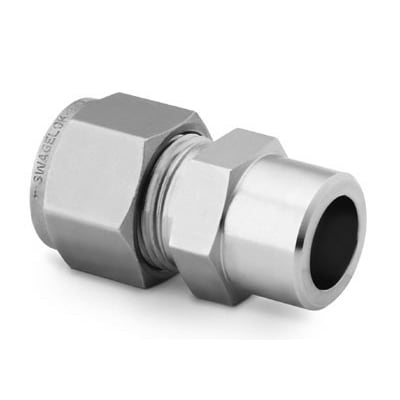

SS-200-6-2W Swagelok - Штуцер прямой под приварку внахлёст обжимной 1/8"-1/8", нерж.

Назначение и принцип работы

Обжимной прямой штуцер SS-200-6-2W предназначен для коммутации металлической трубки 1/8″ (≈3,175 мм) с контуром, к которому производится приварка внахлёст на трубу или переходник 1/8″ (под приварку внахлёст). Работает по принципу механического герметичного соединения: одна сторона — стандартное обжимное соединение с двумя обжимными кольцами и гайкой, вторая — короткий подварной ниппель для сварочного соединения. Обеспечивает металл-металл уплотнение без уплотнителей, решает задачи передачи жидкостей и газов высокого давления и агрессивных сред в технологических и аналитических контурах.

Ключевые особенности конструкции

Корпус и элементы — нержавеющая сталь AISI 316, конструкция с двумя обжимными кольцами обеспечивает осевую фиксацию и концентричное уплотнение трубки 1/8″. Отсутствие эластомерных уплотнений повышает химическую стойкость и температурный диапазон эксплуатации. Применим в средах: нейтральные и коррозионно-активные жидкости и газы, вакуум. Типичные рабочие параметры при правильном подборе трубки: давления до ≈6 000 psi (≈414 bar) в зависимости от толщины стенки и состояния трубки; ориентировочный температурный интервал −60…+200 °C (зависит от среды и сварного шва).

Экспертные рекомендации по применению

Перед установкой соблюдайте технологию подготовки трубки (срез, фаска, очистка), используйте рекомендованную толщину стенки для 1/8″ по таблицам производителя. При приварке внахлёст обеспечьте зачистку зоны, локальную защиту и зачистку пассивации после сварки. Момент затяжки гайки и последовательность монтажа — по инструкции Swagelok; при повторном демонтаже заменяйте обжимные кольца. Избегайте концентрированных изгибных нагрузок на сварной шов и места обжима, не применяйте для газов и сред с температурой или давлением за пределами приведённых рекомендаций без дополнительной верификации.
