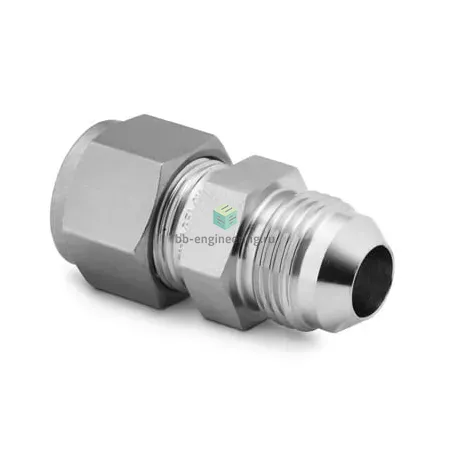

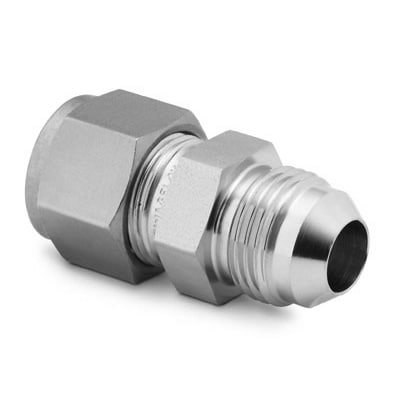

SS-200-6-4AN Swagelok - Соединитель прямой обжим-развальцовка 1/4-1/8", нерж.

Назначение и принцип работы

Прямой соединитель обжим–развальцовка предназначен для объединения 1/8″ трубных линий с ответной развальцованной соединительной поверхностью в системах технологии измерений, пробоотбора и малогабаритных гидравлических/пневматических трактов. Работает по принципу металло-металлического уплотнения: передняя конусная поверхность 37° (74°) обеспечивает герметизацию, а набор из двух обжимных колец и гайки фиксирует трубку диаметром 1/8″, передавая усилие сжатия и предотвращая выскальзывание при давлениях, типично до 414 бар (6000 psi) при комнатной температуре, в зависимости от условий и трубного материала.

Ключевые особенности конструкции

Корпус и рабочие элементы изготовлены из стали нержавеющей AISI 316, соответствуют стандарту SAE J514 (ISO 8434-2). Конструкция — обжим трубки с помощью двух обжимных колец (фронтальное уплотняющее и заднее фиксирующее) и гайки; конус 37° обеспечивает совместимость с развальцовкой. Применимо для инертных и агрессивных сред (включая многие растворители и газообразные смеси) при температурном диапазоне примерно от −65°C до +400°C в зависимости от среды. Рекомендуется для высокочастотных измерительных линий, систем пробоотбора и технологических переходов между обжимными и развальцовочными соединениями.

Экспертные рекомендации по применению

Перед монтажом обеспечить чистую, ровно обрезанную и обезжиренную трубку 1/8″, снять заусенцы. Соблюдать процедуру сборки производителя: затянуть гайку от руки и довести до рекомендуемой доводки; избегать чрезмерного момента, который деформирует коническую поверхность. После сборки выполнить пробное гидравлическое/герметичное испытание. При разборке оценивать состояние обжимных колец и при признаках деформации или износа заменять; не использовать в средах с длительным контактом хлоридов при повышенных температурах без оценки коррозионной стойкости. Избегать изгибных нагрузок рядом с фитингом и учитывать совместимость с трубопроводной системой по давлению и температуре.
