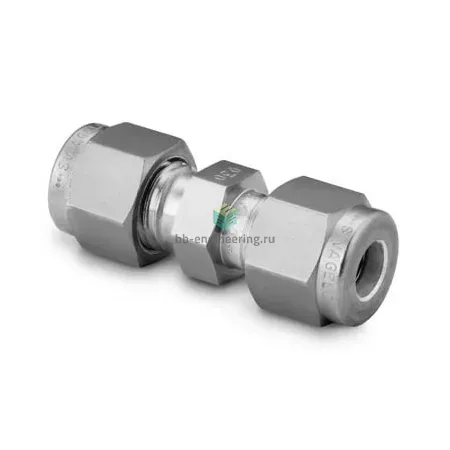

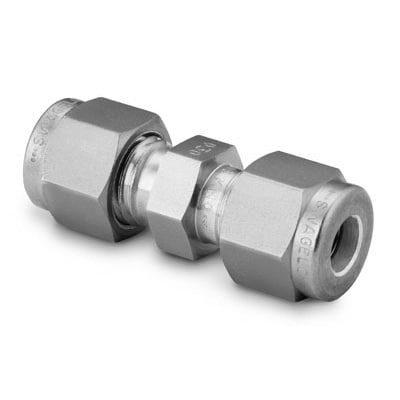

SS-200-6 Swagelok - Соединитель прямой обжимной 1/8", нерж.

Назначение и принцип работы

Прямой обжимной соединитель для трубок 1/8″ предназначен для герметичного соединения тонкостенных трубопроводов в контрольно-измерительных, технологических и лабораторных системах. Конструкция с двумя обжимными кольцами и гайкой обеспечивает механическое захватывание и уплотнение стенки трубки без применения резьбового уплотнения (тип уплотнения резьбы: -). Работает по компрессионному принципу: при затяжке гайки переднее и заднее кольца (ferrules) деформируют трубку и создают осевое сжатие, обеспечивая повторяемую плотную посадку и стойкость к вибрациям и циклическим нагрузкам.

Ключевые особенности конструкции

Корпус выполнен из нержавеющей стали AISI 316 (материал обобщённо: сталь нержавеющая), что обеспечивает повышенную коррозионную стойкость в агрессивных средах. Тип конструкции — двухободковый обжимной фитинг Swagelok, исполнение — соединитель прямой, подключение 1/8″ (соответствует трубке Ø≈3,18 мм). Отсутствие резьбового уплотнения исключает необходимость применения паст или лент; рабочие среды — сжиженные и газообразные среды, гидравлические и пневматические линии, анализаторы. Типичные эксплуатационные параметры для исполнения из AISI 316: рабочее давление до ≈414 бар (6000 psi) в зависимости от толщины трубки и условий, температурный диапазон приблизительно −60…+200 °C; конкретные пределы зависят от материала трубки и рабочей среды.

Экспертные рекомендации по применению

Подбирайте фитинг под конкретную толщину и материал трубки; для обеспечения заявленных давлений используйте трубку, соответствующую нормам Swagelok. При монтаже обрежьте трубку перпендикулярно, тщательно удалите задиры и фаску, вставьте до упора в корпус. Затяжка: сначала довести гайку до упора вручную, затем повернуть ключом рекомендуемое количество оборотов производителя (обычно ~1–1,25 оборота для типичных размеров) — ориентируйтесь по таблице моментов Swagelok. Не повторно используйте деформированные кольца; при демонтаже заменяйте обжимные кольца и контролируйте утечки тестом под давлением. Избегайте ударных и циклических перегрузок сверх проектных значений.
