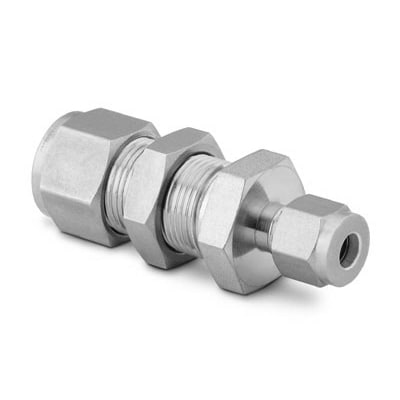

SS-200-61-1 Swagelok - Соединитель панельный обжимной 1/8-1/16", нерж.

Назначение и принцип работы

Панельный обжимной соединитель Swagelok SS-200-61-1 предназначен для герметичного подключения тонкостенных трубок Ø 1/8″ и Ø 1/16″ через монтажную панель в технологических и измерительных системах. Конструкция с двумя обжимными кольцами и гайкой обеспечивает механическое зажатие трубки и металлокерамическое уплотнение без дополнительных уплотнительных материалов. Соединитель служит для отвода, подвода и коммутации рабочих сред (газы, нейтральные и агрессивные жидкости) на пультах управления, коллекторных панелях и в шкафах приборов.

Ключевые особенности конструкции

Корпус и обжимные элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость и совместимость с широким спектром сред. Тип исполнения — панельный со сквозным или накладным монтажом; подключение каналов: 1/8″ (трубка) — канал 1 и 1/16″ (трубка) — канал 2. Металлическое уплотнение формируется фронтальным и задним кольцом при завертывании гайки. В зависимости от толщины и марки трубки при корректной сборке допустимое рабочее давление может достигать 6000 psi (≈414 bar); ориентировочный температурный диапазон эксплуатации для металлоконструкции — примерно от −196°C до +400°C (ограничен типом трубки и уплотнений).

Экспертные рекомендации по применению

Перед монтажом обеспечить правильную подготовку трубки: ровный торец, отсутствие заусенцев и смятия. Затягивать по инструкции производителя: сначала рукой до упора, затем ключом рекомендовано дополнительно 1¼ оборота для трубок ≤1/4″ (проверять по документации Swagelok). Избегать повторных перемонтажей одной и той же зоны обжима, не допускать боковых нагрузок и изгиба в области обжима. После установки выполнить гидро- или пневмопроверку при рабочем давлении и регистрировать утечки. Для агрессивных сред и высоких температур уточнять совместимость по материалам и выбирать подходящую трубку и фитинг по каталогу производителя.
