SS-200-61 Swagelok - Соединитель панельный обжимной 1/8", нерж.

Назначение и принцип работы

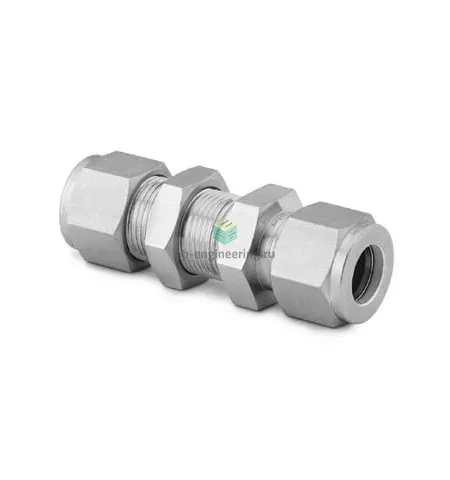

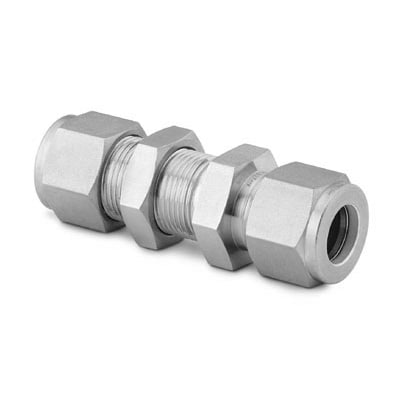

Панельный обжимной соединитель Swagelok SS-200-61 предназначен для герметичного прохода трубки через панель/корпус приборов и подключения к измерительным или технологическим линиям. Конструкция рассчитана на трубки диаметром 1/8″ (3,175 мм), обеспечивает герметизацию за счёт двух обжимных колец (феррул) и гайки без дополнительного уплотнения резьбы. При монтаже гайка стягивает первичную и вторичную феррулы, которые деформируют трубку и образуют металло-контактный уплотнительный узел, устойчивый к вибрациям и циклическим нагрузкам.

Ключевые особенности конструкции

Корпус и контакты выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах и совместимость с техническими газами, паром, жидкими средами и аналитическими пробами. Тип конструкции — двухферрульный обжимной; тип уплотнения резьбы отсутствует (резьба не требует герметика). При типичных условиях работы соответствует диапазонам давлений, применяемым для лабораторных и полевых систем малого диаметра (порядка сотен бар при комнатной температуре, зависящих от материала и толщины трубки) и температур от криогенных значений до нескольких сотен °C с учётом материала трубки и прокладок.

Экспертные рекомендации по применению

Выбирайте соединитель с учётом толщины и марки трубки 1/8″, подтверждайте рабочее давление по таблицам производителя для конкретной трубки. Перед монтажом очистите торцы трубки, обеспечьте ровную обрезку и контроль глубины посадки до упора. Затягивайте гайку моментом, соответствующим инструкции Swagelok (предварительный хук + заданные обороты), чтобы не деформировать трубку чрезмерно. Избегайте повторного многократного переставления феррул без замены при утечках; при агрессивных средах используйте AISI 316 и проверяйте совместимость по химии и температуре.
