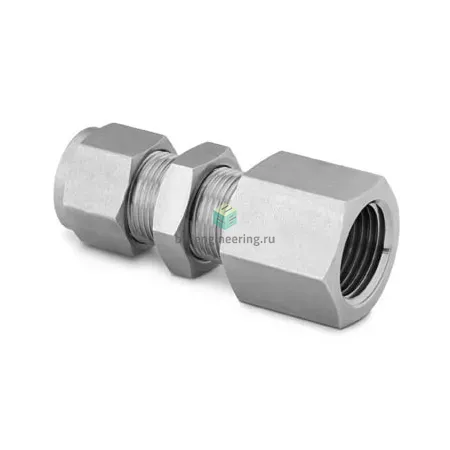

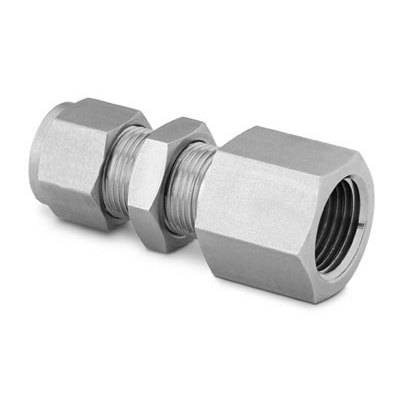

SS-200-71-2 Swagelok - Соединитель панельный с внутр. резьбой обжимной NPT1/8-1/8", нерж.

Назначение и принцип работы

Соединитель панельный с внутренней резьбой NPT1/8 — предназначен для ввода/вывода металлопластиковых или нержавеющих трубок 1/8" в корпусные и приборные панели с резьбовым портом NPT1/8. Принцип работы — механическое герметичное соединение трубки за счёт обжима двух конусных обжимных колец и гайки; резьбовое присоединение к панели уплотняется ФУМ‑лентой. Применяется в системах КИПиА, газо- и жидкостных магистралях малых диаметров для передачи воздуха, инертных газов, воды и несильнокоррозионных жидкостей при типичных рабочих давлениях до 6000 psi (≈414 bar) в зависимости от трубки и конструкции линии и при температурах примерно от −60 °C до +260 °C с учётом материалов уплотнений.

Ключевые особенности конструкции

Корпус и обжимные элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость и пригодность для агрессивных сред. Конструкция — двухобжимная (две обжимные втулки + гайка) обеспечивает повторяемую герметичность и простоту демонтажа. Резьбовое соединение NPT1/8 герметизируется ФУМ‑лентой; внутренний канал рассчитан на трубку 1/8" (OD 3,18 мм). Подходит для рабочих сред: воздух, инертные и технологические газы, воды и гидравлических линий; температурный и давленческий диапазон зависит от конкретной трубки и уплотнений, AISI 316 обеспечивает эксплуатацию в широком температурном интервале и повышенную механическую прочность.

Экспертные рекомендации по применению

При подборе учитывать материал и толщину трубки — рабочее давление определяется слабейшим звеном. Монтировать на ровной панели, применять ФУМ‑ленту по нормам для NPT; затягивать гайку обжима до рекомендованного момента, добиваться последовательного контакта первой, затем второй втулки (пошаговый обжим). Проверять герметичность при пневмо/гидроиспытании; для кислородных и особо чистых сред проводить очищение и прокалку по регламенту. Избегать осевых перегрузок и вибрации, использовать опоры и изгибающие защиты трубок.
