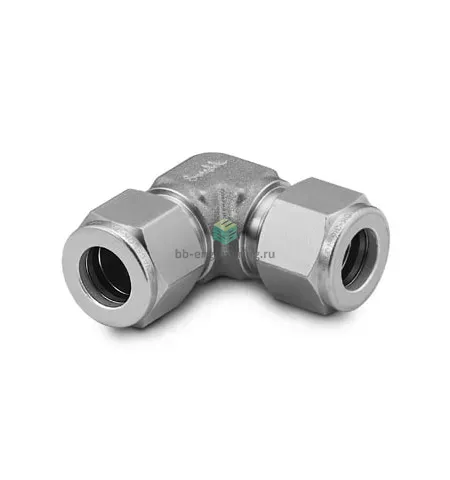

SS-200-9 Swagelok - Соединитель угловой обжимной 1/8", нерж.

Назначение и принцип работы

Угловой обжимной соединитель SS-200-9 Swagelok применяется для присоединения тонкостенных трубок Ø 1/8″ (3,175 мм) в системах аналитики, КИПиА, вакуума и технологических линиях с агрессивными средами. Принцип работы основан на двух-кольцевом (две обжимные гильзы + гайка) металлическом уплотнении: при затяжке гайки передняя и задняя гильзы деформируют трубку, обеспечивая герметичность без использования резьбовых уплотнителей (тип уплотнения резьбы: -). Конструкция обеспечивает повторяемое металл-металл уплотнение для давлений, характерных для трубопроводов малых диаметров.

Ключевые особенности конструкции

Корпус и элементы — нержавеющая сталь AISI 316, стойкая к коррозии и совместимая с паром, нефтью, газами и агрессивными химикатами. Соединитель выполнен по двухобжимной схеме Swagelok для минимизации поворотов трубки и повышения вибростойкости. Рабочие давления зависят от трубки и условий, типичные эксплуатационные значения для 1/8″ трубок достигают порядка единиц сотен бар (см. технические таблицы производителя); температурный диапазон определяется средой и трубой, при металлическом уплотнении возможна эксплуатация в широком диапазоне от низких температур до нескольких сотен °C.

Экспертные рекомендации по применению

Перед монтажом обеспечить чистый, прямой отрезок трубки, убрать задиры и фаску; завинтить гайку до упора вручную, затем докрутить рекомендованную величину (обычно ~1¼ оборота) для первого монтажа. Избегать перекоса и перегиба трубки при сборке, не допускать чрезмерной затяжки — это вызывает деформацию и потерю герметичности. При повторном демонтаже проверять состояние обжимных колец и при наличии следов износа или трещин заменять; для критичных применений сверяться с паспортными данными Swagelok по давлению и температуре и использовать подходящую трубку по стенке и классу прочности.
