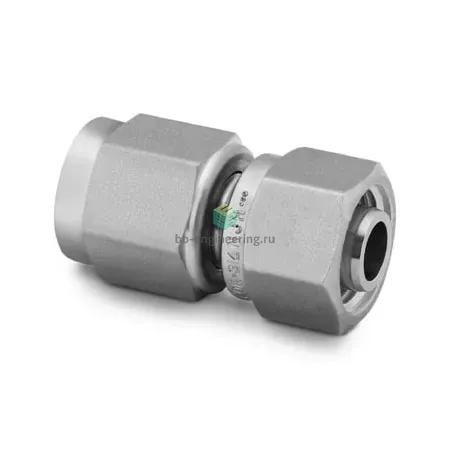

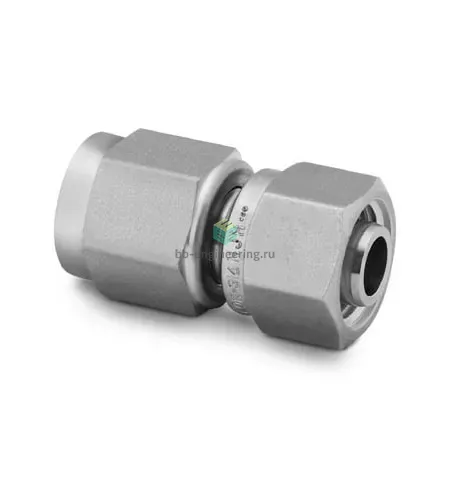

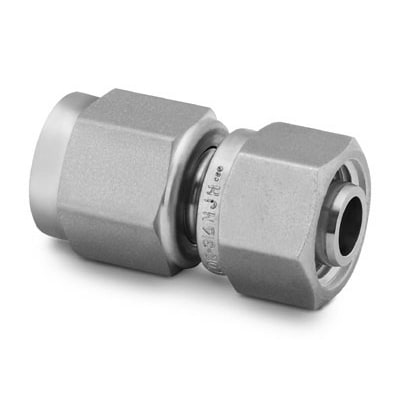

SS-200-A-2ANF Swagelok - Переходник прямой обжим-развальцовка 1/8"-1/8", нерж.

Назначение и принцип работы

Прямой переходник обжим–развальцовка предназначен для соединения трубной обжимаемой линии с развальцованным ответным штуцером в технологических и контрольно-измерительных системах (инструментальные линии, блоки отбора проб, пневматика и гидравлика низкого/среднего давления). Конструкция сочетает двухоблойный обжимной узел (две обжимные шайбы и гайка) с конической развальцовкой 37° (74° включ.) по стандарту SAE J514 (ISO 8434-2), обеспечивая металлическое уплотнение и герметизацию при механическом сжатии фитинга.

Ключевые особенности конструкции

Корпус и внутренние элементы — нержавеющая сталь AISI 316, стойкая к коррозии и совместимая с агрессивными рабочими средами. Подключения: 1/8″ (втулка) — 1/8″ (под развальцовку). Тип уплотнения — металлометаллическое за счёт конической развальцовки и двух обжимных колец; уплотняющие прокладки не применяются. Соответствие SAE J514 гарантирует совместимость с отраслевыми штуцерами. Ориентировочные эксплуатационные пределы: рабочее давление до ≈6000 psi (≈413 бар) при комнатной температуре и температурный диапазон примерно −65…+400 °C, зависящий от среды и толщины трубки.

Экспертные рекомендации по применению

Перед монтажом проверить размеры и толщину трубки; использовать рекомендованный монтажный момент и процедуру завинчивания Swagelok; обжимные гайки и втулки — одноразовые при критичных системах, при повторном монтаже — заменить. Избегать перекоса и излишней вибрации, предусмотреть опоры трубопровода. Выполнять испытание на герметичность (гелий/метанольный тест) и учитывать, что допустимые давления зависят от толщины стенки и условий циклической нагрузки.
