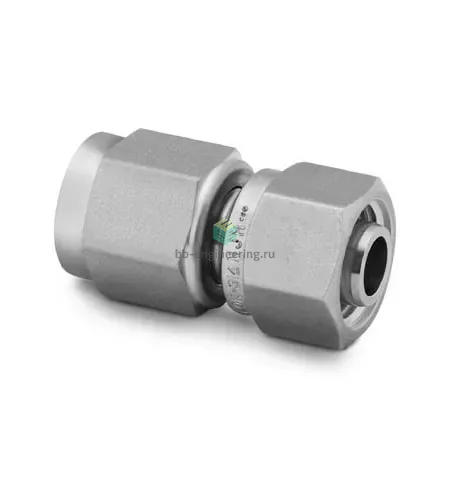

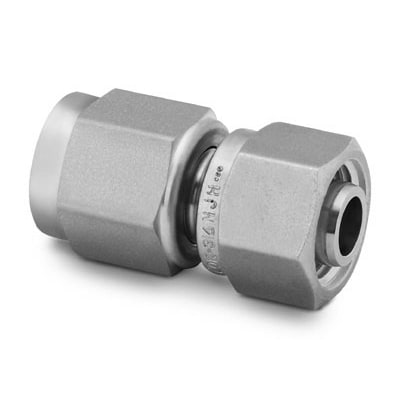

SS-200-A-4ANF Swagelok - Переходник прямой обжим-развальцовка 1/8"-1/4", нерж.

Назначение и принцип работы

Прямой переходник обжим–развальцовка Swagelok SS‑200‑A‑4ANF предназначен для соединения линии с обжимной втулкой 1/8″ и развальцованного фланцевого/конусного адаптера 1/4″ в системах технологической арматуры, приборных и гидравлических линиях. Соединение реализует металлометаллическое уплотнение за счёт 37° конуса (включительный угол 74°) и комбинации двух обжимных колец с гайкой; конструкция соответствует стандарту SAE J514 (ISO 8434‑2). При правильной сборке контактные поверхности кольца и конуса обеспечивают герметичность для инертных газов, жидких рабочих сред и гидравлических систем в приборных трассах.

Ключевые особенности конструкции

Корпус и монтажные элементы выполнены из нержавеющей стали AISI 316, общая материальная группа — нержавеющая сталь, что обеспечивает коррозионную стойкость и совместимость с агрессивными средами. Конструкция: две стопорные (обжимные) втулки и гайка для обеспечения постоянного давления на 37° конус. Соответствие SAE J514 (ISO 8434‑2) гарантирует геометрию и допуски, совместимые с стандартными развальцовками. Рабочие режимы зависят от толщины и качества трубки; при использовании рекомендованных труб типичный рабочий диапазон температур: примерно −54 °C … +204 °C, ориентировочное рабочее давление для малых размеров 1/8″—1/4″ находится в пределах сотен бар при корректном монтаже и проверке герметичности.

Экспертные рекомендации по применению

Подбирать комплектующие по внешнему OD и толщине стенки трубы; использовать детали и инструменты Swagelok для обеспечения требуемых допусков. Трубку очистить, фаску и торец подготовить по инструкции производителя; установить втулки и гайку, затянуть сначала вручную, затем довести до рекомендуемого момента/числа дополнительных оборотов согласно таблицам Swagelok или динамометрическим ключом. Типичные ошибки: использование неправильного диаметра или деформированной трубы, недостаточная/чрезмерная затяжка, повторное использование деформированных втулок. Обязательна проверка на герметичность (пневмо/гидроиспытание) после монтажа и периодический осмотр в эксплуатации.
