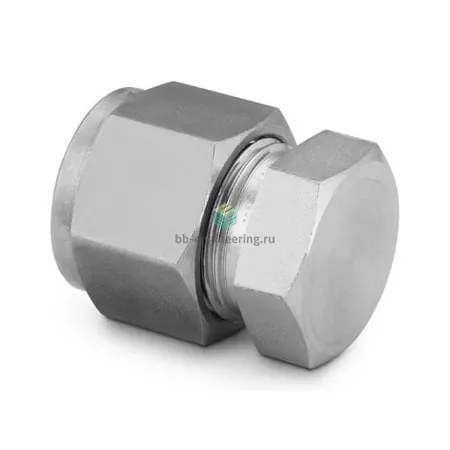

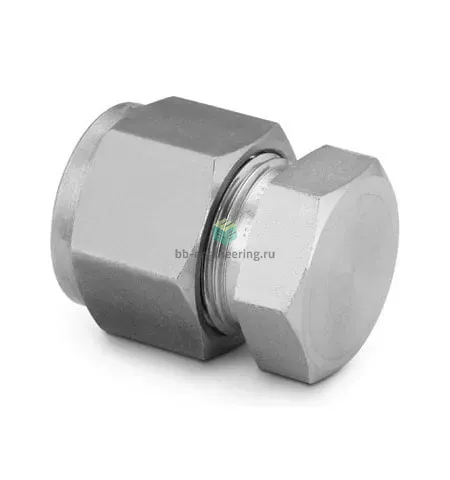

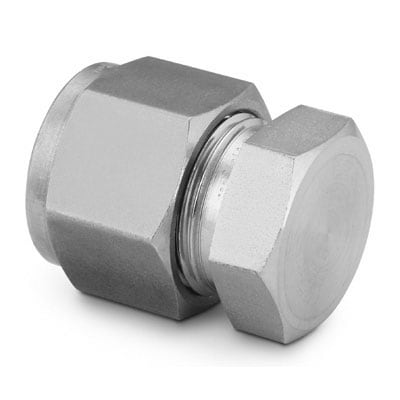

SS-200-C Swagelok - Заглушка на трубку обжимная 1/8", нерж.

Назначение и принцип работы

Заглушка обжимная для трубки 1/8″ предназначена для герметичного перекрытия торца трубопровода и изоляции ответвлений в системах технологических линий, газо- и жидкостных магистралей, лабораторных установок и гидравлики. Принцип работы — двухколечный обжим: при затяжке гайки две конические обжимные втулки (ferrules) смещаются и формируют металло‑металлическое уплотнение на трубке Ø1/8″ (≈3,17 мм), исключая протечки без применения резьбовых уплотнений.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, обеспечивает коррозионную стойкость в агрессивных средах. Конструкция — двухобжимная с гайкой, без уплотнений резьбы; уплотнение обеспечивается механическим давлением ferrules на трубку. Рекомендуемая область применения — агрессивные среды, кислотные или хлорсодержащие среды, где требуется AISI 316. При правильном монтаже допустимое рабочее давление для типичных нержавеющих трубок 1/8″ достигает порядка 6000 psi (≈414 бар), рабочая температура системы при отсутствии эластомеров обычно в диапазоне ≈−54 °C…+204 °C (зависит от трубки и специальных уплотнений).

Экспертные рекомендации по применению

Подбирайте корпус и трубку из сопоставимых марок нержавейки; перед сборкой обеспечьте чистый, обструганный поперечный срез и снятие фаски изнутри. Момент затяжки: затяните гайку вручную, затем поверните на 1¼ оборота (типичная рекомендация для 1/8″) ключом, фиксируя корпус; избегайте повторных демонтажей/сборок без замены ferrules. Не применять при динамических осевых нагрузках без опоры и не превышать давлений/температур, допустимых для конкретной трубки. При пневме и газах проводите испытание герметичности азотом или инертным газом перед вводом в эксплуатацию.
