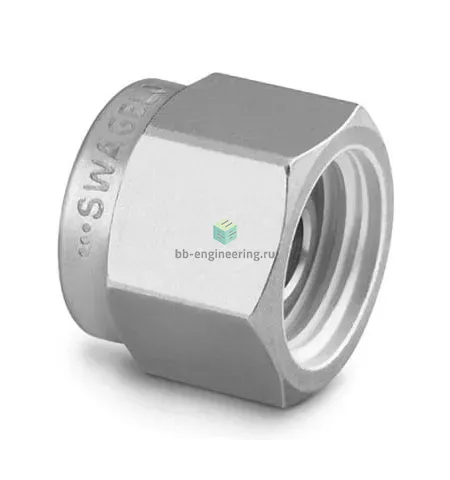

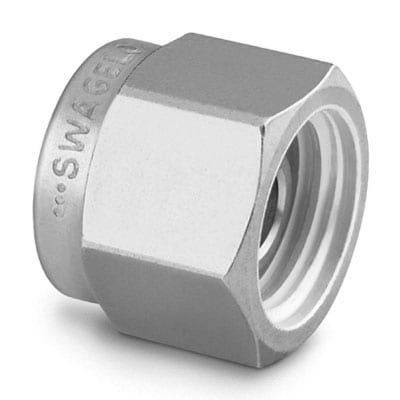

SS-200-P Swagelok - Заглушка в обжимной фитинг 1/8", нерж.

Назначение и принцип работы

Заглушка в обжимной фитинг Swagelok SS-200-P предназначена для герметичного закрытия ответвлений и торцов трубопроводов с трубкой 1/8" (3,175 мм) в системах измерения, распределения и испытаний. Работает по принципу двух-ободкового обжима: при затяжке гайки две конусные обжимные резьбовые втулки (две обжимные кольца) смещаются и уплотняют контакт между трубкой и корпусом, формируя металл-металл уплотнение без использования паст или льняной пробы. Обеспечивает быструю изоляцию линий при пневматических и гидравлических испытаниях, обезвоживании и подготовке к обслуживанию.

Ключевые особенности конструкции

Корпус и элементы корпуса выполнены из нержавеющей стали AISI 316, обобщённый материал — сталь нержавеющая, что обеспечивает коррозионную стойкость в агрессивных средах и повышенную механическую прочность. Конструкция — обжим трубки с помощью двух обжимных колец и гайки; тип уплотнения резьбы не применяется, уплотнение — за счёт обжима. Применима для газов и жидкостей (инструментальная апаратура, инертные газы, щадящие химикаты); типичное рабочее давление для обжимных соединений этого типоразмера достигает порядка 6000 psi (~413 bar) в зависимости от толщины стенки трубки и условий, рабочая температура ориентировочно от −54 °C до +260 °C в зависимости от среды.

Экспертные рекомендации по применению

Подбирайте по точному наружному диаметру трубки 1/8" (3,175 мм) и стенке, очищайте, ровно режьте и удаляйте задиры; при монтаже затяните воздухонепроницаемо: сначала до упора вручную, затем дополнительно 1–1,25 оборота гайки (следуя инструкции производителя для конкретного диаметра). Избегайте многократного повторного использования деформированных обжимных колец — при демонтаже проверяйте и при необходимости заменяйте их. Перед вводом в эксплуатацию провести проверку на герметичность (пузырьковая проба или испытание гелием). Для кислородных и критичных сред требуется специальная очистка и соблюдение правила совместимости материалов.
