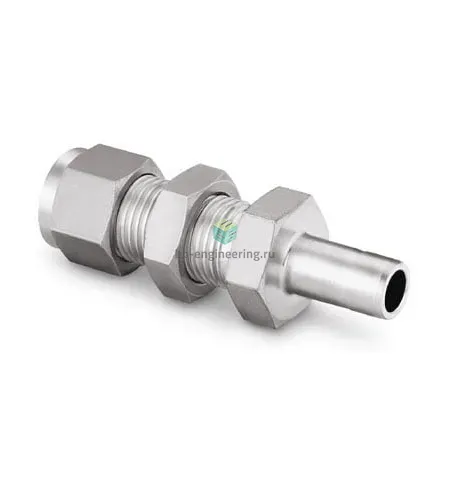

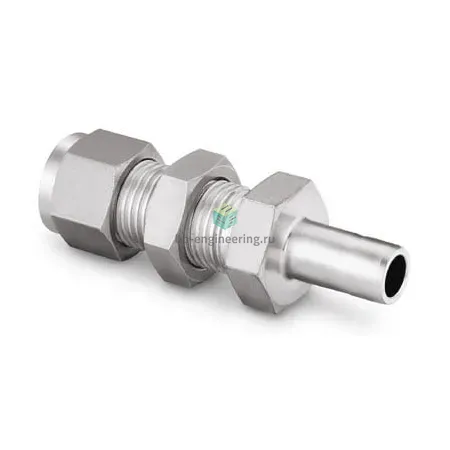

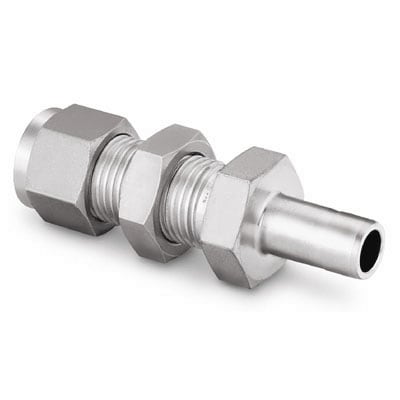

SS-200-R1-2 Swagelok - Соединитель панельный переходной обжимной 1/8"-1/8", нерж.

Назначение и принцип работы

Панельный переходной соединитель Swagelok SS-200-R1-2 предназначен для прокладки инструментальных и технологических линий с трубкой Ø 1/8″ (3,175 мм) через перегородки панелей. Конструкция с втулкой и обжимной системой двух конических упоров обеспечивает герметизацию без использования резьбовых уплотнителей: при затяжке гайки две обжимные втулки формируют металл‑к‑метал контакты с трубкой и корпусом, компенсируя допуски и создавая высоконадежное уплотнение для газов и жидкостей в средах измерений и управления.

Ключевые особенности конструкции

Корпус и обоймы выполнены из нержавеющей стали AISI 316, общая материалоёмкость — нержавеющая сталь. Подключения: канал 1 — 1/8″ (трубка), канал 2 — 1/8″ (втулка), тип исполнения — панельный (bulkhead) с двумя обжимными кольцами и гайкой. Допускаемые рабочие среды: технические и инертные газы, гидравлические масла, вода, агрессивные среды при совместимости с 316SS. Типичное рабочее давление в системах с трубкой 1/8″ до ~6000 psi (≈413 бар) при комнатной температуре; эксплуатационная температура при металл‑к‑метал уплотнении — от криогенных значений (до ≈-196 °C) до высоких температур порядка +400…+450 °C в зависимости от среды и уплотнений.

Экспертные рекомендации по применению

Подбирайте трубку точного наружного диаметра 1/8″ (3,175 мм) и чистую плоскость торца; удаляйте заусенцы и не деформируйте конец. При сборке затяните гайку от руки до упора, затем поверните на дополнительный 1–1,25 оборота (рекомендация Swagelok для начальной сборки); после первого давления системы выполните докрутку при рабочем давлении. Избегайте многократной повторной установки тех же обжимных втулок в критичных применениях — при сомнении заменяйте втулки. Не превышайте допустимое давление и учитывайте температурные особенности среды; для агрессивных или высокотемпературных сред согласуйте выбор материала и проводите испытание на герметичность перед запуском.
