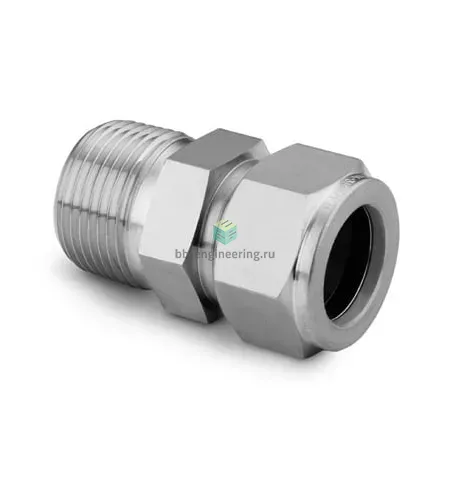

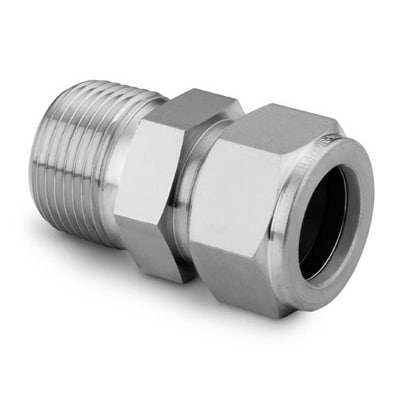

SS-2000-1-20 Swagelok - Штуцер прямой с нар. резьбой обжимной NPT1 1/4-1 1/4", нерж.

Назначение и принцип работы

Прямой штуцер обжимной SS-2000-1-20 предназначен для перехода от резьбового подключения NPT 1/4 (канал 1) к трубке диаметром 1 1/4" (канал 2) в системах анализа, технологических линиях и гидропневматике. Работает по принципу двухорингового обжима: при затяжке гайки два обжимных кольца (ferrule) формируют плотное металлическое уплотнение на наружной поверхности трубки, а резьбовой переход уплотняется ФУМ-лентой. Обеспечивает герметичное соединение для жидких и газовых сред, вакуума и высоких давлений при условии соответствующей трубки и режима эксплуатации.

Ключевые особенности конструкции

Корпус и обжимные элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость и совместимость с агрессивными средами. Исполнение — двухколечный обжим с гайкой Swagelok для повторяемых, разборных соединений. Резьба NPT 1/4 уплотняется ФУМ-лентой; рекомендуем 2–3 витка ленты в направлении резьбы. Типичные рабочие давления зависят от толщины и материала трубки, но для комплекта 1 1/4" при правильной установке допустимы значения до порядка 413 bar (6000 psi) для типичных инструментальных линий; рабочая температура ограничена материалом уплотнения — при использовании ФУМ до ≈+260°C, сам AISI 316 выдерживает более широкий диапазон.

Экспертные рекомендации по применению

Подбирайте штуцер под реальный наружный диаметр и толщину стенки трубки 1 1/4" (31,75 мм). Монтаж: вставить трубку до упора, затянуть гайку по инструкции производителя (зазор: от руки + 1¼ оборота ключом для двухфланцевых обжимов Swagelok), использовать 2–3 слоя ФУМ-ленты и проводить пробное опрессовывание. Избегайте перекоса и повреждений фаски трубки; не допускайте повторного использования деформированных ferrule. Для газов высокой чистоты и испытаний используйте гелиевую или азотную проверку на утечки. При агрессивных температурах и средах уточняйте совместимость ФУМ-ленты и при необходимости применяйте альтернативные уплотнения.
