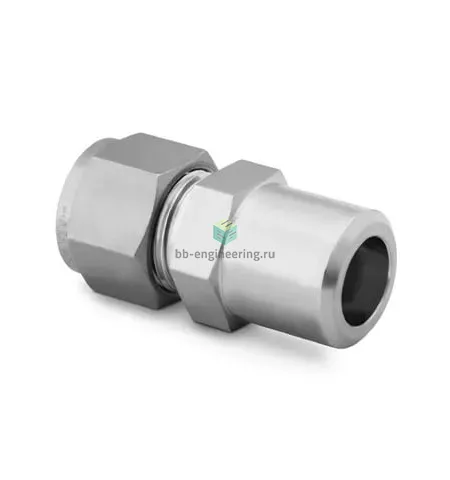

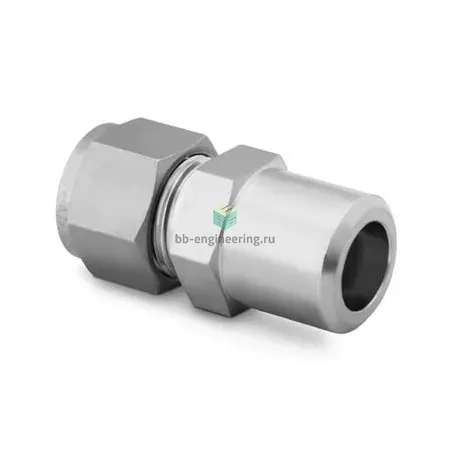

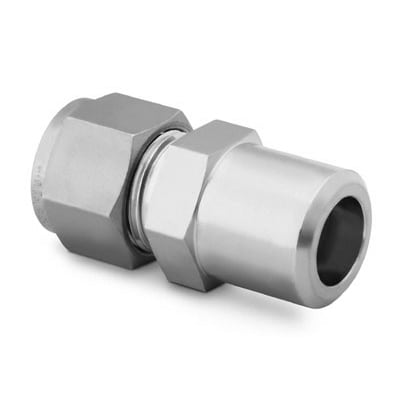

SS-2000-1-20W Swagelok - Штуцер прямой под приварку встык обжимной 1 1/4"-1 1/4", нерж.

Назначение и принцип работы

Прямой штуцер под приварку Swagelok SS-2000-1-20W предназначен для подключения 1 1/4″ трубопроводов к ответным элементам приварным встык. Решает задачу перехода от технологической обвязки с обжимным соединением к стационарной приварной линии при сохранении герметичности и возможности быстрой разборки с стороны трубки. Принцип действия — обжимная фиксация трубки с помощью двух обжимных колец и гайки на одном конце и жесткое приварное соединение на другом; уплотнение достигается за счёт деформации передней и задней обжимных колец на нержавеющей трубке 1 1/4″.

Ключевые особенности конструкции

Корпус и детали из нержавеющей стали AISI 316 обеспечивают коррозионную стойкость в агрессивных средах (вода, пар, химические среды, вакуум). Конструкция — двухколечный обжим с гайкой Swagelok обеспечивает повторяемое металлометаллическое уплотнение без эластомерных прокладок, пригодное для температур приблизительно от −196 °C до +425 °C. Рабочее давление зависит от толщины стенки трубки и условий применения; типичные значения для размеров 1 1/4″ при стандартных стенках находятся в диапазоне до ~200 бар. Конструкция рассчитана на промышленное применение в КИПиА, лабораторных и технологических линиях.

Экспертные рекомендации по применению

Перед монтажом приварной конец следует приварить к магистрали и провести термическую зачистку; сборка обжимной части выполняется на подготовленную, квадратную и обезжиренную трубку 1 1/4″. Избегайте нагрева гайки и обжимных колец при сварке — устанавливайте и обжимайте их после сварки. Затяжка выполняется до соприкосновения колец с трубкой с последующим дополнительным поворотом в пределах рекомендаций производителя (контролировать момент или количество оборотов по паспорту). Типичные ошибки: недостаточная очистка и снятие фаски, перетяжка гайки, использование труб с неправильной толщиной стенки. Для высоких температур и давления уточняйте рабочие характеристики у Swagelok и проводите гидро- или пневмоконтроль после монтажа.
