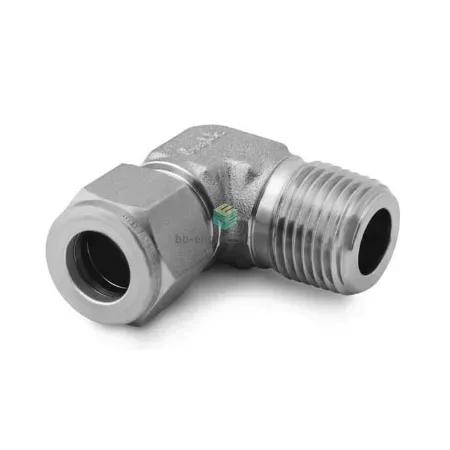

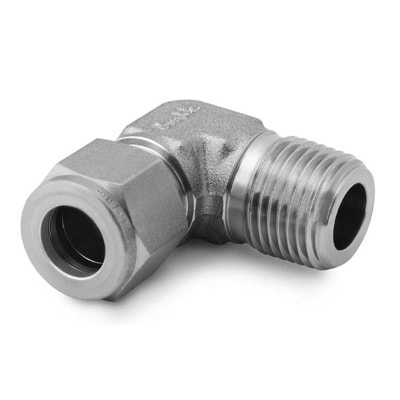

SS-2000-2-20 Swagelok - Штуцер угловой с нар. резьбой обжимной NPT1 1/4-1 1/4", нерж.

Назначение и принцип работы

Угловой штуцер с наружной резьбой и обжимной системой Swagelok предназначен для герметичного соединения трубопроводов и приборной арматуры в технологических линиях, где требуется перевод потока под углом 90°. Вход — наружная резьба NPT 1/4, выход — обжим на трубку Ø 1 1/4″ с двухкольцевой обжимной конструкцией (две обжимные кольца и гайка). Резьва уплотняется ФУМ-лентой для повторяемой сборки; уплотнение трубки обеспечивает коническая посадка и два обжимных кольца, что гарантирует металлическое уплотнение и минимальные утечки при рабочих давлениях, зависящих от диаметра и толщины стенки трубки.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316 (Swagelok SS), устойчивая к коррозии и агрессивным средам. Конструкция: две обжимные втулки и гайка для надежного фиксирования трубки Ø 1 1/4″; наружная резьба NPT 1/4 с уплотнением ФУМ-лентой. Рабочие среды: нейтральные и агрессивные жидкости, технологические и аналитические газы. Температурный диапазон эксплуатации металлоконструкции приблизительно −65 °C…+400 °C (зависит от среды и дополнительных уплотнений). Давление определяется по таблицам Swagelok: для малых трубок (1/4″) может достигать ~689 bar (10 000 psi) при 20 °C; для крупных размеров (1 1/4″) типичные рабочие давления снижаются до порядка 100–250 bar в зависимости от стенки.

Экспертные рекомендации по применению

Подбирайте штуцер согласно таблицам давления для AISI 316 с учётом наружного диаметра и толщины стенки трубки. Перед монтажом: отрезать трубку под прямым углом, удалить заусенцы, не деформировать наружную поверхность. Сборка обжимного соединения — завернуть гайку рукой, затем доворот 1¼ оборота (рекомендация Swagelok) для первоначальной посадки; не использовать повторно деформированные обжимные кольца. Для резьбы NPT применять ФУМ-ленту или одобренный герметик, избегать чрезмерного крутящего момента на резьбе. Проверять герметичность в рабочих условиях (гели, манометры), обращать внимание на вибрации и цикличность давлений — в таких режимах предусматривать крепления и регулярный осмотр.
