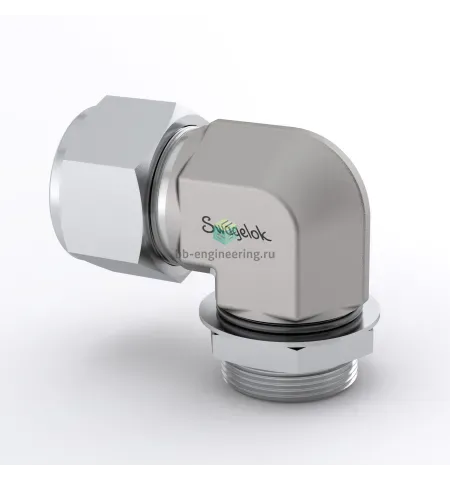

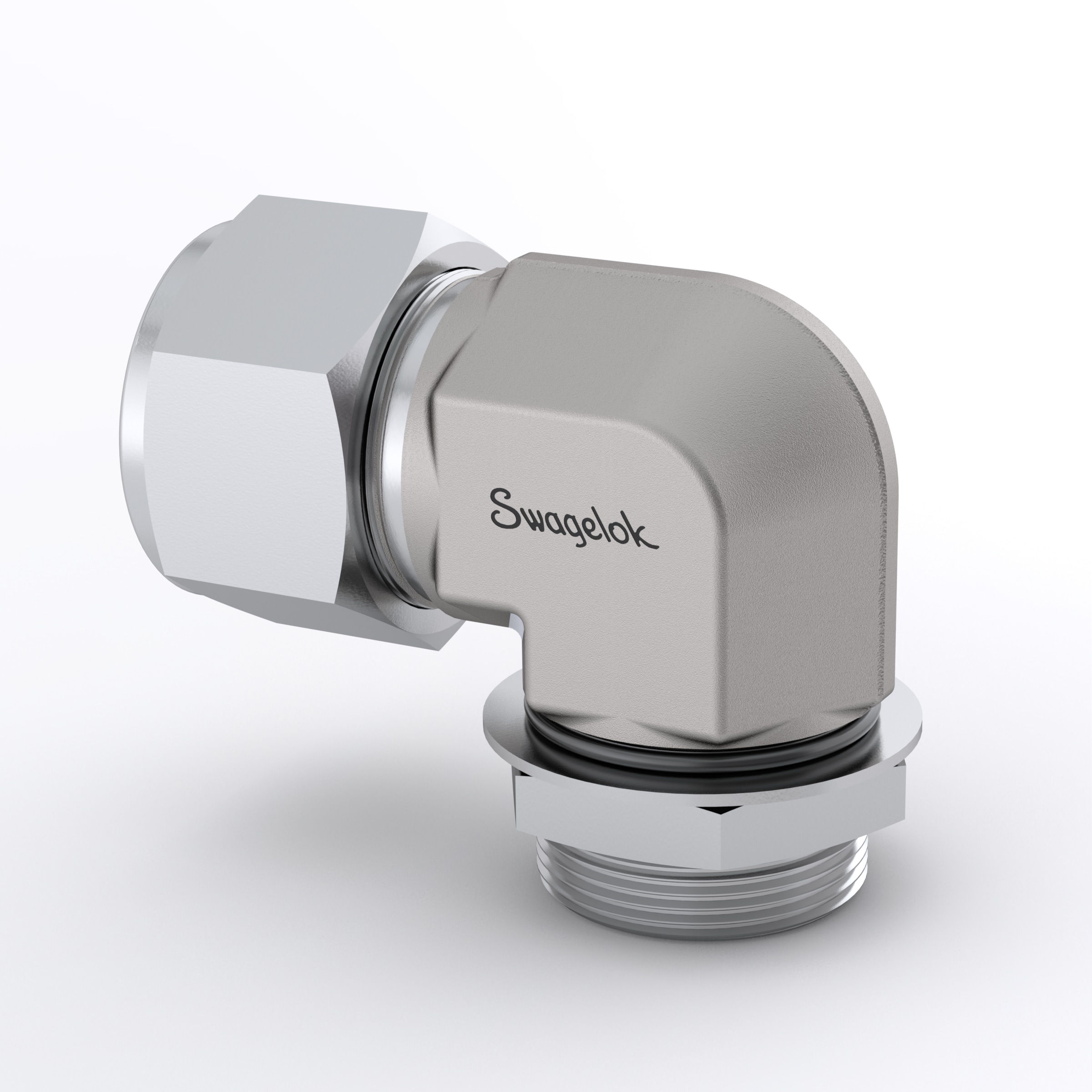

SS-2000-2-20ST Swagelok - Штуцер угловой с нар. резьбой поворотный обжимной UNF 1 5/8"-12-1 1/4", нерж.

Назначение и принцип работы

Угловой поворотный штуцер обжимного типа Swagelok с нарезной частью UNF 1 5/8"-12 и подсоединением трубки 1 1/4" предназначен для выполнения герметичных переходов между резьбовыми линиями и трубопроводами в системах измерения, гидравлики и технологических установках. Конструктивно продукт обеспечивает поворотное сочленение для удобства монтажа и точной ориентации трубки; уплотнение резьбы реализовано выступающим O‑ring, а герметизация трубки — через двухкольцевую обжимную систему (две обжимные гильзы и гайка), что обеспечивает высокую прочность соединения и стойкость к циклическим нагрузкам.

Ключевые особенности конструкции

Корпус и внутренние детали выполнены из нержавеющей стали AISI 316, что гарантирует коррозионную стойкость в агрессивных средах. Двухколечная обжимная схема Swagelok обеспечивает повторяемую утечкоустойчивость; уплотнение резьбы — выступающий O‑ring (материал уплотнения подбирается по среде: FKM, HNBR, PTFE и т.п.). Подходит для жидкостей и газов, в том числе нейтральных и коррозионных сред. Рабочие параметры зависят от толщины стенки трубки и материала O‑ring; ориентировочно допустимые диапазоны — давления до порядков сотен бар (зависит от конфигурации, см. технические данные производителя) и температуры от приблизительно −50 °C до +200 °C при стандартных эластомерах.

Экспертные рекомендации по применению

Подбирайте по фактическому наружному диаметру и толщине стенки трубки 1 1/4" и по типу среды — согласуйте материал O‑ring. Монтаж — по регламенту производителя: обеспечить правильную подготовку торца трубки (отсутствие заусенцев, точная посадка), затянуть гайку согласно таблице Swagelok для выбранного размера и выполнить контроль на герметичность при рабочем давлении. Избегайте повторного использования обжимных колец и повреждения O‑ring при сборке; критичны перегрузки на изгиб и вибрация — при необходимости применять опоры и компенсаторы.
