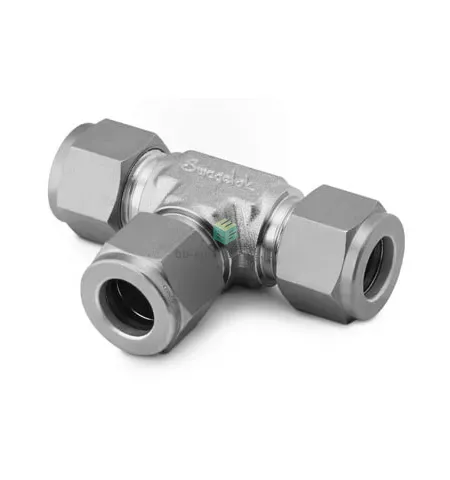

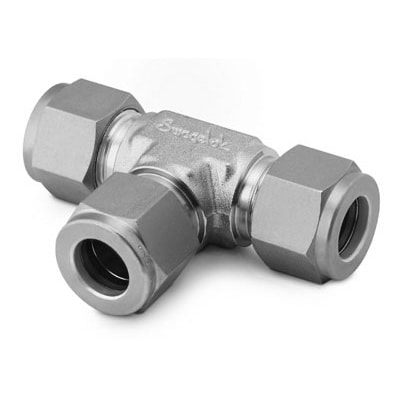

SS-2000-3 Swagelok - Тройник T-образный обжимной 1 1/4", нерж.

Назначение и принцип работы

Обжимной тройник T-образный Swagelok SS-2000-3 предназначен для ветвления потока в трубопроводах с наружным диаметром подключения 1 1/4″ (≈31,75 мм). Решает задачи распределения рабочей среды в системах КИПиА, гидравлики, паровых и технологических линиях. Принцип работы — герметичное металлическое уплотнение за счет двух обжимных колец (первая и вторая феррулы) и гайки: при затяжке феррулы врезаются в стенку трубки и создают прочный осевой и радиальный зажим без применения уплотнительных материалов.

Ключевые особенности конструкции

Корпус и феррулы изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в широком наборе сред. Конструкция — двойной обжим (two-ferrule) Swagelok, без резьбовых уплотнителей; материал обобщённо — нержавеющая сталь. Рабочие среды: инертные и многие агрессивные среды, вода, пар, сжатые и технологические газы; совместимость следует проверять по химическому составу. Температурный диапазон определяется трубой и средой; металлическое уплотнение допускает эксплуатацию в широком диапазоне температур по металлу (практически от низких криогенных до нескольких сотен °C), рабочее давление зависит от толщины стенки трубки и условий монтажа — ориентируйтесь на таблицы Swagelok для размера 1 1/4″.

Экспертные рекомендации по применению

Перед монтажом тщательно очистите и обезопашьте торец трубки: снятие фаски, удаление заусенцев и контроль прямолинейности. Соблюдайте инструкции Swagelok по посадке: обеспечить полную глубину вставки трубки до упора в седло. Избегайте недо- и перетяжки — контролируйте момент или угол поворота согласно технической документации производителя; при демонтаже проверяйте состояние феррул и при деформации заменяйте. Учитывайте совместимость AISI 316 с рабочей средой (хлориды — риск питтинга). Типичные ошибки: неправильная подготовка торца, использование труб с некорректной толщиной стенки и многократные переборки без инспекции уплотнений.
