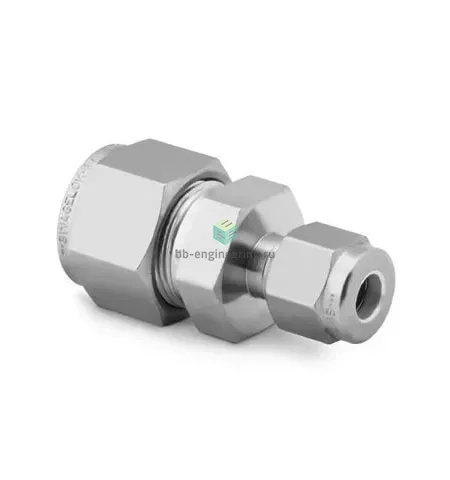

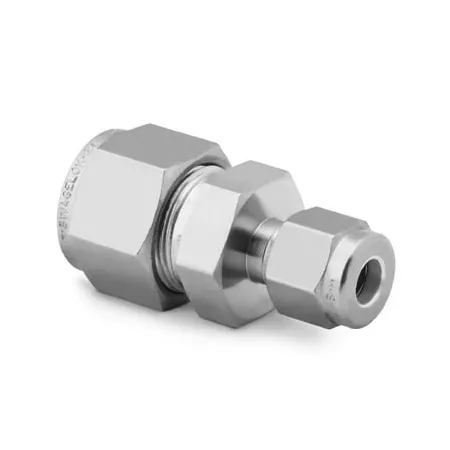

SS-2000-6-16 Swagelok - Соединитель прямой обжимной 1 1/4-1", нерж.

Назначение и принцип работы

Прямой обжимной соединитель Swagelok SS-2000-6-16 предназначен для герметичного соединения трубок диаметром 1 1/4″ и 1″ в технологических и контрольно-измерительных линиях. Соединение реализовано по принципу двухобойменного обжима: при затяжке гайки две обжимные втулки (фэррула) деформируются и создают металлоконтактный уплотняющий узел между корпусом и трубкой. Конструкция обеспечивает устойчивость к вибрациям, повторным циклам давления и применима для газов, жидкостей и инертных сред в промысловых, химических и лабораторных системах.

Ключевые особенности конструкции

Корпус и фэррулы — нержавеющая сталь AISI 316 (материал обобщённо — нержавеющая сталь), двухобжимная схема с гайкой обеспечивает металл‑к‑металлу уплотнение без эластомерных вставок. Подключения: канал 1 — трубка 1 1/4″, канал 2 — трубка 1″. Тип уплотнения резьбы отсутствует (герметизация достигается обжимом). Рабочие среды: нефть/газ, сжатый воздух, технологические и аналитические среды; стойкость к большинству коррозионных сред благодаря AISI 316. Практические диапазоны эксплуатации зависят от толщины стенки трубки; для типичных стенок 1–3 мм рабочее давление для таких типоразмеров обычно находится в пределах десятков — сотен бар, температурный диапазон при металлическом уплотнении примерно от −196 °C до +400 °C.

Экспертные рекомендации по применению

Подбирайте соединитель под фактические наружные диаметры и толщину стенки трубки, используйте трубки из AISI 316 при агрессивных средах. Подготовка: ровная отрезка, снятие заусенцев, соблюдение рекомендованной глубины посадки фэррулы в соответствии с таблицей производителя. Затягивайте по инструкции Swagelok (фиксированный шаг или момент, указанный в каталоге) — недостаточная затяжка приведёт к утечкам, чрезмерная — к деформации трубки/фэррул. Не рекомендуется многократное использование раздавленных обжимных колец; после демонтажа стандартно устанавливать новый комплект фэррул. Перед вводом в эксплуатацию выполнить гидростатическую или газовую проверку на герметичность.
