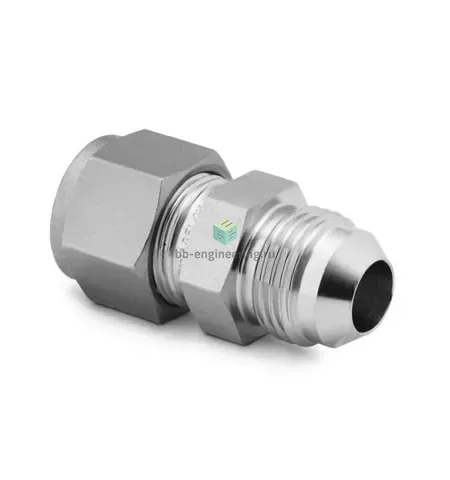

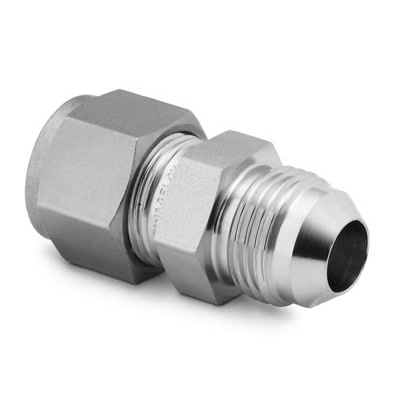

SS-2000-6-20AN Swagelok - Соединитель прямой обжим-развальцовка 1 1/4", нерж.

Назначение и принцип работы

Прямой обжимной соединитель Swagelok серии SS-2000-6-20AN предназначен для герметичного соединения трубной линии Ø1 1/4" с резьбовым/раструбным (развальцованным) патрубком под конус 37° (74° включённый угол). Принцип работы — двухобжимная конструкция: при затягивании гайки обе обжимные втулки (фераль) садятся на наружную поверхность трубки, обеспечивая металл-металл уплотнение и механическое фиксирование. Соответствует стандарту SAE J514 (ISO 8434-2) и применяется в системах тепло- и маслопроводов, гидравлики, приборных линиях и газовых магистралях, обеспечивая работоспособность при рабочих давлениях и температурах, зависящих от толщины стенки трубки (типично до ≈138 бар / 2000 psi) и в диапазоне температур приблизительно −60…+230 °C (точные значения уточнять по материалу и среде).

Ключевые особенности конструкции

Корпус и обжимные элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает повышенную коррозионную стойкость в агрессивных средах. Угол конуса 37° обеспечивает совместимость с оборудованием по SAE J514; конструкция включает две обжимные втулки и гайку Swagelok для надёжного металл-металл уплотнения без дополнительных уплотнителей. Фитинг рассчитан на трубку Ø1 1/4" и на сопряжение с развальцованным патрубком того же размера. Рабочие среды: минеральные и синтетические гидравлические масла, вода, инертные газы и многие агрессивные среды; пределы давления и температуры зависят от стенки трубки и условий эксплуатации — для точного расчёта использовать каталожные данные производителя.

Экспертные рекомендации по применению

Подбирайте фитинг строго по наружному диаметру и толщине стенки трубки. Подготовьте трубу: ровный торец, снятая фаска и удалённый заусенец. Затягивание — сначала до конца рукой, затем по контрольной схеме производителя с динамометрическим ключом; избегайте недозатяжки и перетяжки, которые приводят к течи или деформации втулок. Для вибронагруженных линий применяйте опоры и компенсаторы; после сборки выполняйте гидростатическую или пневмотестовую проверку герметичности. При замене компонентов используйте оригинальные фераль и гайки Swagelok и проверяйте детали на износ и коррозию перед повторной сборкой.
