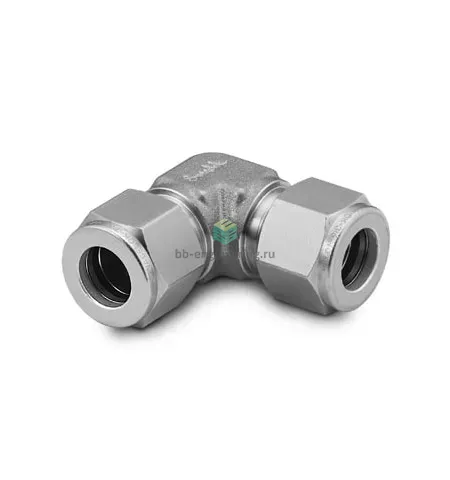

SS-2000-9 Swagelok - Соединитель угловой обжимной 1 1/4", нерж.

Назначение и принцип работы

Угловой обжимной соединитель предназначен для изменения направления трубопровода при подключении трубок 1 1/4″ (OD) в системах технологической арматуры, КИПиА и гидросистемах. Принцип работы — классическое флейрлесс‑соединение Swagelok с двумя обжимными кольцами (фервелами) и гайкой: при завинчивании гайки передняя и задняя обжимные втулки формируют герметичное металлическое уплотнение на наружной поверхности трубки, обеспечивая стойкое соединение без сварки и резьбовых переходников. Соединитель решает задачи быстрого монтажа, демонтажа и повторного использования при обеспечении герметичности под давлением.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316 (материал корпуса — сталь нержавеющая AISI 316), обеспечивающей стойкость к коррозии в агрессивных рабочих средах (вода, пар, кислые и щелочные среды, нефть и природный газ). Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки, форма — соединитель угловой. Рабочее подключение — 1 1/4″. Диапазон рабочих температур для металлического уплотнения ориентировочно от −60 °C до +400 °C; рабочее давление зависит от диаметра и толщины стенки трубки и может составлять от десятков до порядка сотен бар в типичных исполнениях (точные значения — по таблицам Swagelok для конкретной трубки).

Экспертные рекомендации по применению

Подбирайте соединитель под точный наружный диаметр и толщину стенки трубки 1 1/4″ согласно таблицам производителя. При монтаже соблюдайте последовательность: чистые торцы трубки, правильная посадка фервелов, начальная заворачиваемость от руки и окончательная доводка по рекомендованному моменту или числу оборотов производителя; избегайте «пережатия» фервелов и повторного сильного захвата без замены деталей. Обеспечьте опоры и устраните изгибающие нагрузки рядом с фитингом; для агрессивных сред контролируйте совместимость материалов и антикоррозионную защиту. После монтажа выполните гидравлическую или пневматическую пробу и осмотр на микропотоки при рабочем давлении.
