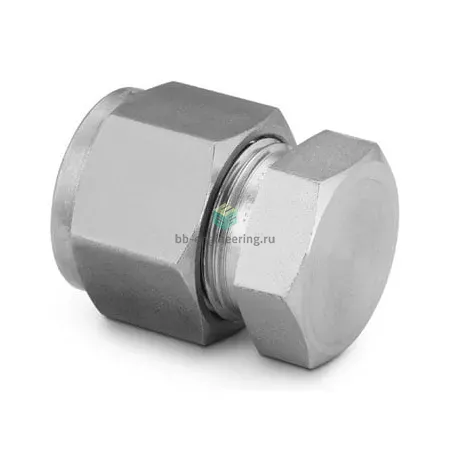

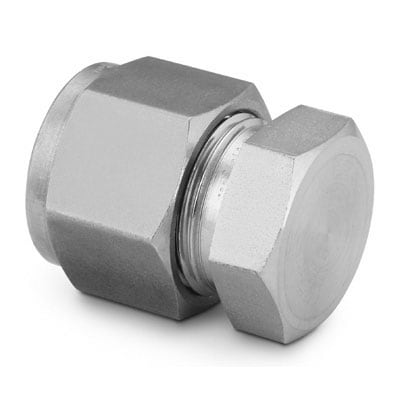

SS-2000-C Swagelok - Заглушка на трубку обжимная 1 1/4", нерж.

Назначение и принцип работы

Обжимная заглушка на трубку Swagelok SS-2000-C предназначена для герметичного перекрытия конца трубопровода из нержавеющей стали диаметром 1 1/4" (наружный диаметр трубки 1 1/4"). Решает задачу изоляции участков технологических линий при испытаниях, ремонте и конфигурации систем доставки газов и жидкостей. Работает по принципу двухобжимного соединения: при затяжке гайки два обжимных кольца (фасонные феррулы) деформируются на трубке, создавая металлическое уплотнение без применения дополнительных резьбовых уплотнителей.

Ключевые особенности конструкции

Корпус изготовлен из нержавеющей стали AISI 316, материал общая — нержавеющая сталь, что обеспечивает коррозионную стойкость в агрессивных средах. Конструкция — двухколечный обжим с гайкой, уплотнение реализуется металлическими феррулами, поэтому нет отдельного резьбового уплотнения. Применимо для жидких и газовых сред, включая нефтехимию, пар, инертные и коррозионные среды. Температурный диапазон и допустимое давление зависят от стенки трубки и среды; для типичных промышленных трубок из нержавейки рабочие условия охватывают от криогенных до примерно +400 °C и давления до нескольких сотен бар при корректно подобранной трубке и монтаже.

Экспертные рекомендации по применению

Подбирайте заглушку в соответствии с точным наружным диаметром и толщиной стенки трубки 1 1/4". Перед монтажом обеспечьте ровную обрезку, снятие заусенцев и контроль соосности — это критично для герметичности двухферрульной системы. Затягивайте гайку моментом, рекомендованным производителем Swagelok, не перетягивайте (чтобы избежать деформации трубки и утраты герметичности). При агрессивных средах и высоких температурах проверяйте совместимость AISI 316 и проводите давление/герметичность тесты после установки. Избегайте использования на кислородных средах без очистки и согласования по спецификации.
