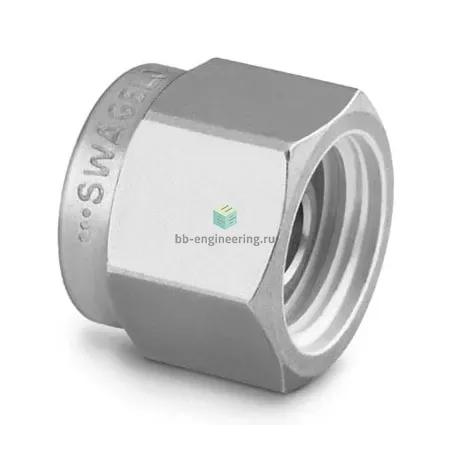

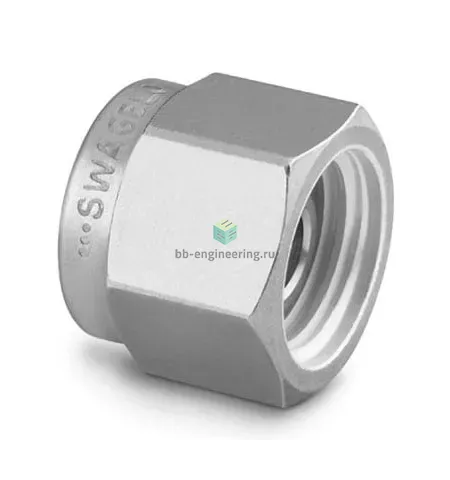

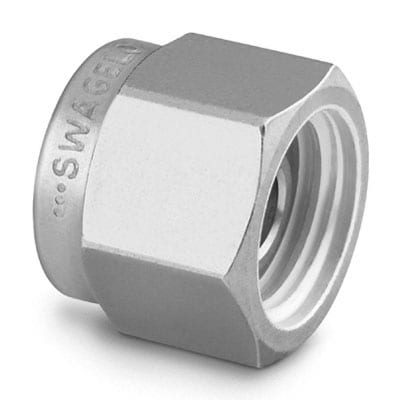

SS-2000-P Swagelok - Заглушка в обжимной фитинг 1 1/4", нерж.

Назначение и принцип работы

Заглушка в обжимной фитинг Swagelok SS-2000-P предназначена для запирания конца трубопровода с трубной подсоединительной частью 1 1/4″ (31,75 мм) в системах отбора проб, технологических линиях и установках управления давлением. Работает по арматурному принципу двухколецой обжимной системы: при затяжке гайки две концентрические обжимные втулки (ferrules) обеспечивают механическое зажатие трубки и герметичность металл‑в‑металл без дополнительного уплотнителя резьбы. Служит для отключения ветвей, проведения испытаний на герметичность и временной изоляции участков трубопровода.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, что обеспечивает устойчивость к коррозии и совместимость с агрессивными средами (включая большинство кислот и морскую воду). Конструкция — обжим трубки с помощью двух обжимных колец и гайки, без резьбовых уплотнителей. Подключение 1 1/4″ соответствует трубам Ø31,75 мм; рабочее давление зависит от материала и толщины стенки трубки и, как правило, рассчитано каталогами производителя на диапазоны до сотен бар при статических режимах; рекомендуемый температурный диапазон эксплуатации при металлическом уплотнении примерно от −50 °C до +204 °C (зависит от среды).

Экспертные рекомендации по применению

Подбирайте заглушку совместно с конкретной трубой по O.D. и толщине стенки, сверяясь с таблицами Swagelok. Перед монтажом ровно отрежьте и обездастрисьте торец трубки, убедитесь в отсутствии задиров; затяните гайку сначала вручную, затем ключом на 1–1,25 оборота сверх нажатия (для первичной сборки) согласно инструкции производителя; при повторной сборке — короткое добивание (≈1/4 оборота). Не используйте герметики на резьбе, не допускайте ударных и циклических нагрузок на место обжима. После установки выполните гидравлическую или пневматическую испытательную опрессовку и контроль на утечки.
