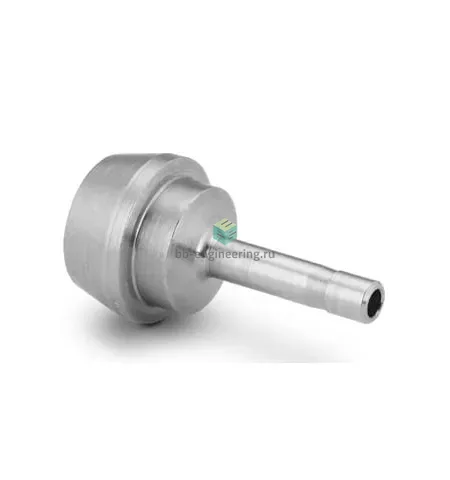

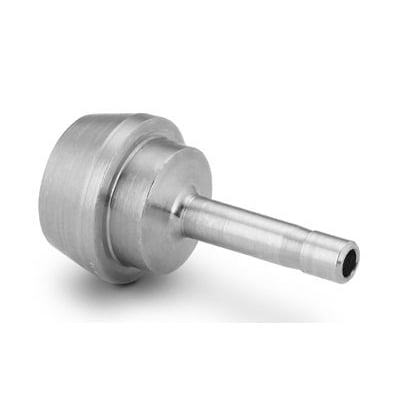

SS-201-PC-1 Swagelok - Соединитель прямой втулочный обжимной 1/8-1/16", нерж.

Назначение и принцип работы

Обжимной прямой втулочный соединитель Swagelok предназначен для герметичного присоединения трубок 1/8″ (канал 1) к 1/16″ (канал 2) в технологических и контрольно-измерительных системах. Конструкция с двумя обжимными кольцами и гайкой обеспечивает металлометаллическое уплотнение рабочей трубки за счёт врезания передней и задней втулок при свинчивании гайки, что решает задачи передачи газов и жидкостей при высоком давлении и минимальных утечках в линиях аналитики, лабораторных установках и системах подачи технологических сред.

Ключевые особенности конструкции

Корпус и элементы исполнения — нержавеющая сталь AISI 316, стойкая к коррозии агрессивных сред. Тип конструкции — двухфerrуловая (two-ferrule) с отдельной передней и задней втулкой, уплотнение резьбы отсутствует (уплотнение реализуется обжимом втулок на трубке). Рекомендуемые рабочие среды — природные и технические газы, гидравлические и лабораторные жидкости. Рабочее давление зависит от материала и толщины трубки; для типичных трубок Swagelok 1/8″ и 1/16″ практический диапазон соответствия — от вакуума до нескольких тысяч psi (проверять по таблицам производителя для конкретной комбинации), температурный диапазон эксплуатации определяется материалом трубки и средой (ориентировочно от −54 °C до +204 °C при отсутствии эластомерных уплотнений).

Экспертные рекомендации по применению

Подбирайте соединитель под конкретную стенку и материал трубки; перед монтажом удалите заусенцы и соблюдайте рекомендованную глубину посадки. Монтируйте по инструкции производителя: затянуть гайку до соприкосновения, затем повернуть на контрольный ход (приблизительно 1–1,25 оборота) — точные значения зависят от размера и материала трубы. Избегайте повторного многократного перекомплектования одной и той же втулки при критичных по герметичности системах; при сомнениях заменяйте втулки. При агрессивных средах или высокотемпературных режимах проводите выбор уплотнений и тестирование на герметичность (например, гелиевый тест) в реальных условиях.
