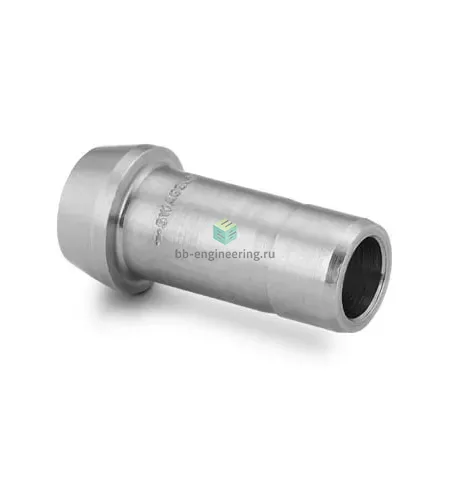

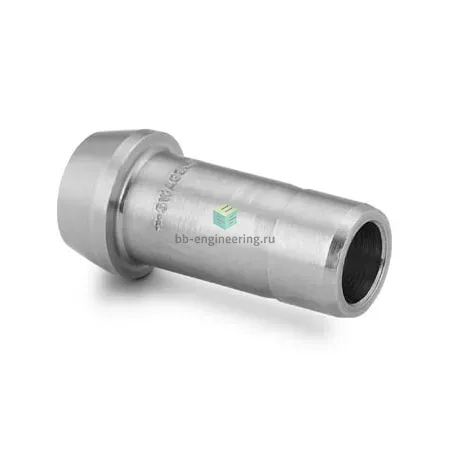

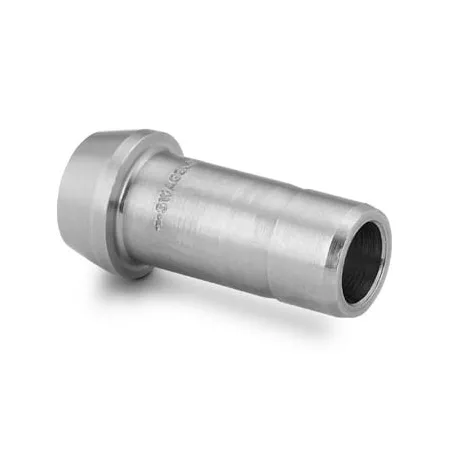

SS-201-PC Swagelok - Соединитель прямой втулочный обжимной 1/8", нерж.

Назначение и принцип работы

Прямой втулочный обжимной соединитель SS-201-PC предназначен для герметичного соединения тонкостенных трубок 1/8″ в технологических системах передачи жидкостей и газов (аналитика, КИПиА, лабораторные рампы, пневматика). Принцип работы — двухкольцевое обжимное соединение: при затяжке гайки первичное и вторичное обжимные кольца (ferrules) фиксируют трубку и создают металл‑в‑металл уплотнение, исключающее необходимость дополнительных резьбовых уплотнений.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, общая категория материала — нержавеющая сталь, обеспечивающая высокую коррозионную стойкость. Исполнение — двухобжимное (две обжимные кольца + гайка), подключение 1/8″. Рабочие среды: инертные газы, масла, вода, многие агрессивные среды при соблюдении совместимости. Типичные эксплуатационные ориентиры: при использовании рекомендованной трубки рабочее давление систем может достигать ~413 бар (6000 psi); температурный диапазон металл‑в‑металл ориентировочно −60 °C … +204 °C, конкретные пределы зависят от типа трубки и наличия уплотнителей.

Экспертные рекомендации по применению

Подбирайте трубку по наружному диаметру и стенке, рекомендованной Swagelok для 1/8″: холоднотянутая нерж. трубка гарантирует максимально допустимое давление. Монтаж: предварительно центруйте трубку, затягивайте гайку моментом согласно таблице производителя, не допускайте повторного многократного перетяжки ferrule без замены. Избегайте механических нагрузок и изгиба в месте соединения; при агрессивных средах проверяйте совместимость AISI 316 и периодически контролируйте герметичность при давлении и температурных циклах.
