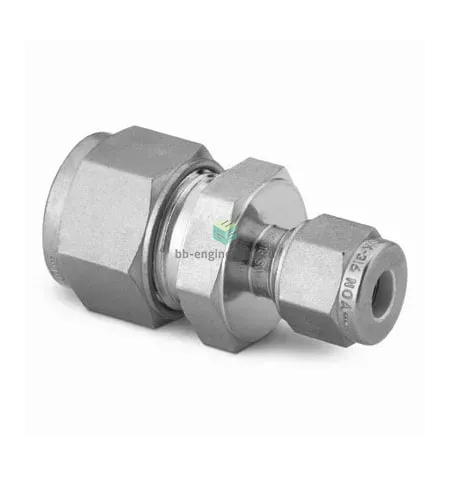

SS-20M0-6-12 Swagelok - Соединитель прямой обжимной 20 мм-3/4", нерж.

Назначение и принцип работы

Обжимной прямой соединитель Swagelok SS-20M0-6-12 предназначен для надежного соединения трубок диаметром 20 мм и 3/4″ в технологических, измерительных и пробоотборных линиях. Конструкция с двумя обжимными кольцами (double-ferrule) и гайкой обеспечивает металло-металлическое герметичное уплотнение за счёт осевого смещения передней и задней обжимных втулок при затяжке гайки. Применяется в системах передачи газов и жидкостей, вакуумных и гидравлических линиях, где требуется стойкость к коррозии и малая утечка.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь, корпус AISI 316, общая категория материала — нержавеющая сталь. Соединение — 20 мм (трубка) на 3/4″ (трубка), без резьбового уплотнения (тип уплотнения: —). Двухкольцевая схема обеспечивает повторяемую герметизацию и высокую прочность сцепления. Рабочие среды: нейтральные и агрессивные жидкости и газы, пар, инертные и технические газы. Рабочее давление ограничено характеристиками трубки; для соответствующих конфигураций обжимных систем Swagelok типичные значения могут доходить до порядка 690 бар (10 000 psi) при корректно выбранной трубке; температурный диапазон эксплуатации ориентировочно от криогенных −196 °C до +427 °C (зависит от среды и уплотнений).

Экспертные рекомендации по применению

Подбирайте размер трубки и её стенку с учётом допустимого рабочего давления; используйте чистую, без заусенцев торцовую поверхность и обеспечьте правильную глубину вставки. Затягивайте по инструкции производителя: сначала от руки до упора, затем контрольной затяжкой ключом согласно данным Swagelok для конкретного размера (уточнить в паспорте изделия для 20 мм/3/4″). Не эксплуатируйте при заметных повреждениях обжимных колец; при демонтаже рекомендуется заменять втулки и гайки во избежание потерь герметичности. Выполняйте пробное испытание на утечку и учитывайте термические расширения и вибрации при трассировке линий.
