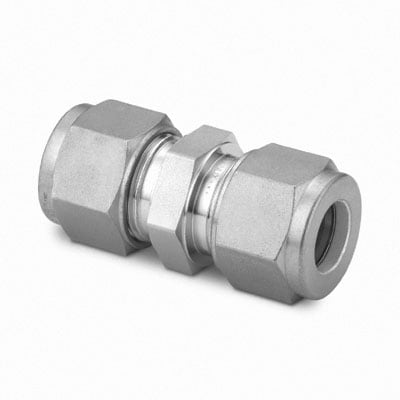

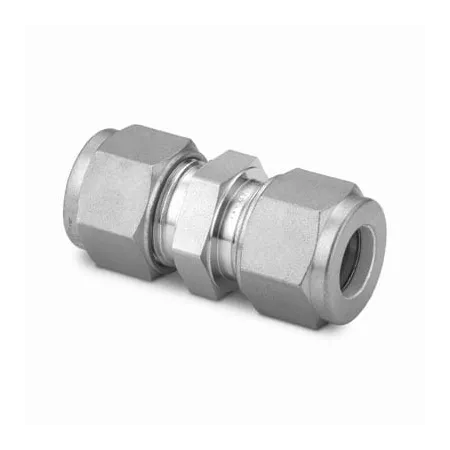

SS-20M0-6 Swagelok - Соединитель прямой обжимной 20 мм, нерж.

Назначение и принцип работы

Прямой обжимной соединитель для трубки 20 мм Swagelok предназначен для гидравлических и технологических трасс, где требуется герметичное металлическое соединение металлической трубки: газов, сжатого воздуха, химических и паровых сред. Конструкция с двухколечным обжатием и гайкой обеспечивает уплотнение за счёт осевого смещения переднего и заднего обжимных колец на наружной поверхности трубки Ø20 мм, формируя плотный конусный контакт без применения дополнительных уплотнителей. Решает задачи передачи сред под высоким давлением при эксплуатации в коррозионно-стойких системах.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, что обеспечивает стойкость к коррозии и совместимость с агрессивными средами. Тип конструкции — двухобжимной (two-ferrule) с отдельной гайкой: надежное металлическое уплотнение, минимальная предрасположенность к усталостным течам. Применяется с трубками Ø20 мм; рабочие давления зависят от толщины стенки трубки и условий, типично выдерживают до нескольких сотен бар при комнатной температуре. Температурный диапазон эксплуатации определяется средой и уплотнениями, ориентировочно от криогенных значений (≈ -196 °C) до сотен градусов Цельсия при сухом контакте металла.

Экспертные рекомендации по применению

Для надежного монтажа обеспечить торцевую и цилиндрическую чистоту торца трубки, снять фаску и удалить заусенцы. Затягивать гайку согласно регламенту производителя: сначала до упора вручную, затем добить рекомендованным числом оборотов (например, ~1¼ оборота) — проверять по типу материала трубки. Не допускать перегибов в непосредственной близости от соединения, проводить опрессовку/тестирование гидро- или пневмостатическим методом после сборки. При повторном монтаже оценивать состояние обжимных колец — при видимых деформациях заменять. Учитывать совместимость среды и температуры и при необходимости применять дополнительные меры коррозионной защиты.
