SS-20M0-61 Swagelok - Соединитель панельный обжимной 20 мм, нерж.

Назначение и принцип работы

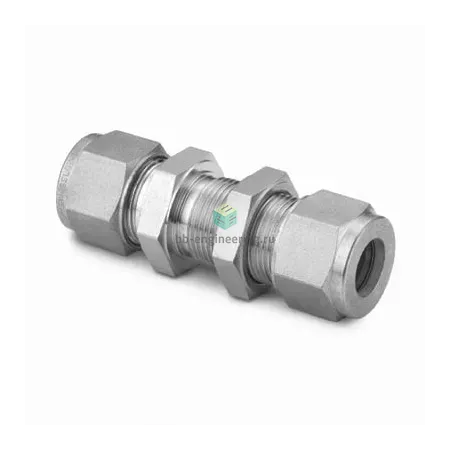

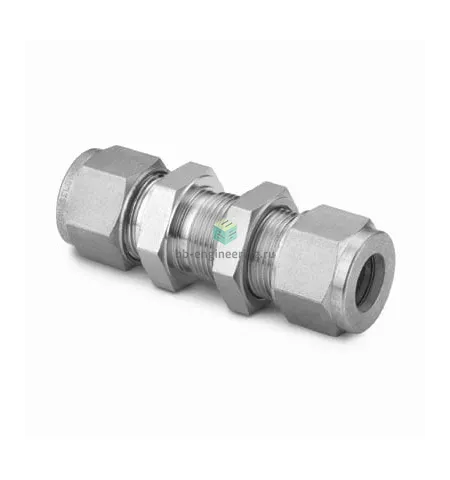

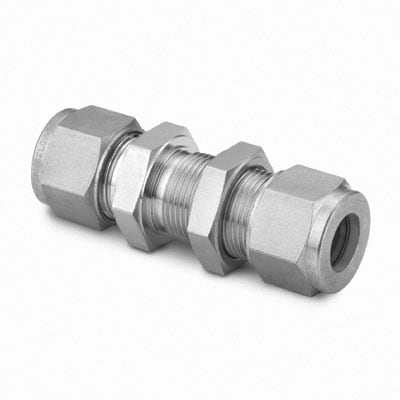

Панельный обжимной соединитель Swagelok для трубки Ø20 мм предназначен для быстрого и герметичного вывода технологической линии через монтажную панель. Конструкция с двумя обжимными кольцами и гайкой обеспечивает металло‑металлическое уплотнение трубки без применения резиновых манжет, что делает решение пригодным для газов и жидкостей при высоком давлении. Отсутствие резьбового уплотнения (тип уплотнения резьбы — отсутствует) означает, что герметичность обеспечивается обжимом и посадкой корпуса из нержавеющей стали AISI 316.

Ключевые особенности конструкции

Корпус и обжимные элементы изготовлены из нержавеющей стали (обобщённо — сталь нержавеющая; корпус AISI 316), устойчивой к коррозии и агрессивным средам. Двухкольцевой механизм фиксирует трубку и предотвращает её выдвижение при вибрации. Применимо для воды, нефтепродуктов, инертных и многих коррозионно‑активных сред, а также для сжатого воздуха и технических газов. Рабочие параметры зависят от толщины стенки трубки; типичные эксплуатационные значения — до ~420 бар (≈6100 psi) при корректно подобранной трубке; температурный диапазон эксплуатации примерно от −60°C до +400°C в зависимости от дополнительных материалов уплотнений и условий.

Экспертные рекомендации по применению

Перед монтажом отрезать трубку под прямым углом, удалить заусенцы и обеспечить плотную посадку до упора корпуса. Затягивать гайку по инструкции производителя (обычно доводят от руки до касания, затем заданное число оборотов или момент по таблице Swagelok) — избегать чрезмерного усилия, чтобы не деформировать трубку и кольца. Для прохода через панель использовать уплотнительную плоскую шайбу или уплотнитель, если требуется герметизация панели; контролировать монтаж при вибрации и циклических нагрузках. При выборе учитывайте толщину стенки трубки и возможность коррозии в конкретной среде; для критичных сред согласовать очистку и соответствие стандартам для кислорода и пищевых сред.
