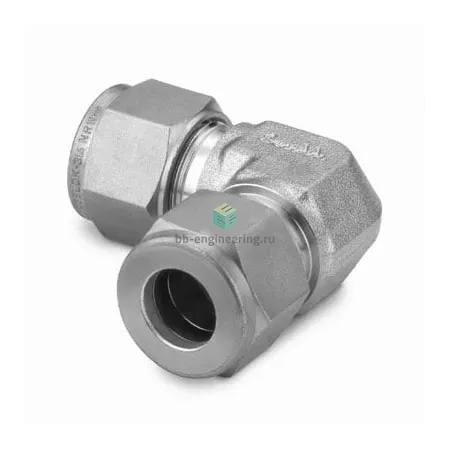

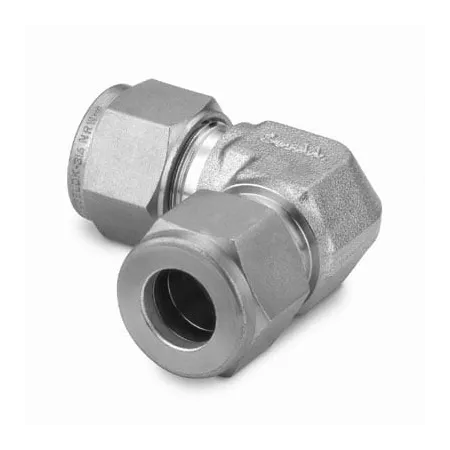

SS-20M0-9 Swagelok - Соединитель угловой обжимной 20 мм, нерж.

Назначение и принцип работы

Угловой обжимной соединитель Swagelok предназначен для герметичного соединения трубок Ø20 мм в трубопроводах технологических сред (газы, жидкости, сжиженные среды). Конструкция с двумя обжимными кольцами и гайкой формирует металлическое торцовое уплотнение на трубке — при затяжке гайки переднее и заднее кольца садятся и фиксируют трубку, обеспечивая вакуумную и избыточную герметичность без применения уплотняющих паст или резьбовых уплотнителей (Тип уплотнения резьбы: нет). Угловой профиль (90°) позволяет изменять направление магистрали и экономить монтажное пространство.

Ключевые особенности конструкции

Корпус выполнен из нержавеющей стали AISI 316, общий материал — нержавеющая сталь, что обеспечивает коррозионную стойкость в агрессивных средах. Обжимная конструкция с двумя кольцами обеспечивает повторяемое металлическое уплотнение, пригодное для вакуума и высоких давлений: рабочее давление зависит от толщины стенки трубки и условий, для трубок Ø20 мм при типичных стенках 1–2 мм допускаемые давления разумно рассчитывать в диапазоне до ~200–350 бар; температурный диапазон применения металлического соединения ориентировочно от −196°C до +400°C, в зависимости от среды и фитинговых материалов.

Экспертные рекомендации по применению

Подбирайте фитинг совместно с трубкой Swagelok соответствующего наружного диаметра и толщины стенки; не используйте повторно деформированные обжимные кольца. Подготовьте трубку: ровная торцевая резка, снятие заусенцев, правильная посадка до упора в гнездо. Затягивайте по рекомендациям производителя (преднатяжение от руки, затем контрольная доводка ключом); избегайте перетяжки и изгибных нагрузок на соединение. Для критичных приложений проверяйте герметичность пневмо/гидроиспытанием и применяйте запасные элементы AISI 316 при коррозионных средах.
