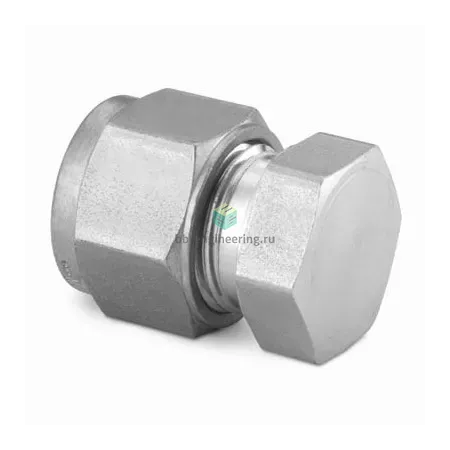

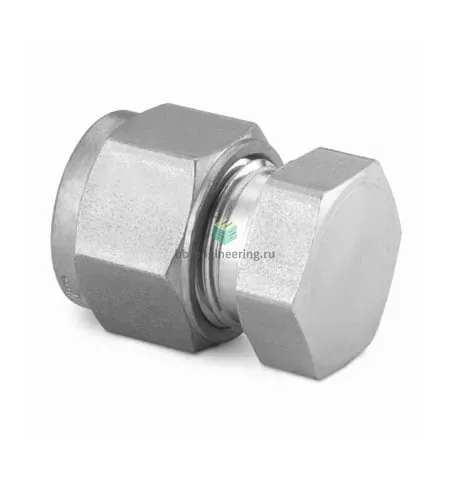

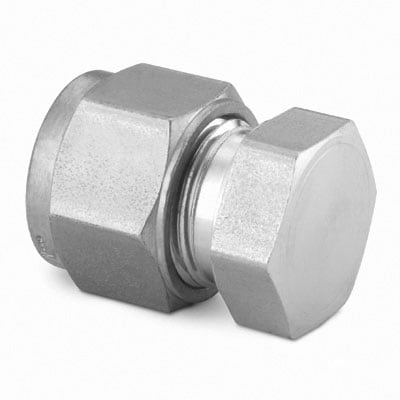

SS-20M0-C Swagelok - Заглушка на трубку обжимная 20 мм, нерж.

Назначение и принцип работы

Обжимная заглушка на трубку для системы трубопроводной арматуры, предназначена для надежной герметизации конца трубки Ø20 мм в технологических, измерительных и пневмогидравлических магистралях. Принцип работы — механическое зажатие внешней поверхности трубки двумя обжимными кольцами (переднее и заднее) и гайкой: при затяжке создаётся металл‑по‑металлу уплотнение и упор, исключающие утечки без использования уплотняющих герметиков. Поскольку тип уплотнения резьбы отсутствует, герметичность достигается исключительно конструкцией обжима.

Ключевые особенности конструкции

Корпус изготовлен из стали нержавеющей AISI 316, обжимные кольца и гайка — соответствует стандартному исполнению Swagelok с двумя кольцами для повторяющейся и виброустойчивой посадки. Подключение рассчитано на трубку диаметром 20 мм; материал обеспечивает коррозионную стойкость в средах воды, пара, газов, углеводородов и многих агрессивных растворов. Рабочие диапазоны зависят от параметров трубки и толщины стенки; при корректном подборе трубки и монтаже допустимы высокие давления — до нескольких десятков МПа — и широкий температурный диапазон от криогенных условий до порядка +400 °C.

Экспертные рекомендации по применению

Использовать с трубкой Ø20 мм заявленного качества и достаточной толщины стенки для требуемого давления. Отрезать трубу под 90°, тщательно удалить заусенцы, полностью вставить в фитинг до упора. Затягивать согласно инструкциям производителя (контрольный момент/число оборотов после ручной доводки), не применять пасты или лаков на обжимаемые поверхности. При демонтаже рекомендуется заменить обжимные кольца; после монтажа выполнить испытание на герметичность (пенный или масс‑спектрометрический контроль). Избегать точечных перегибов и вибраций в зоне фитинга, предусмотреть опоры и компенсацию теплового расширения.
