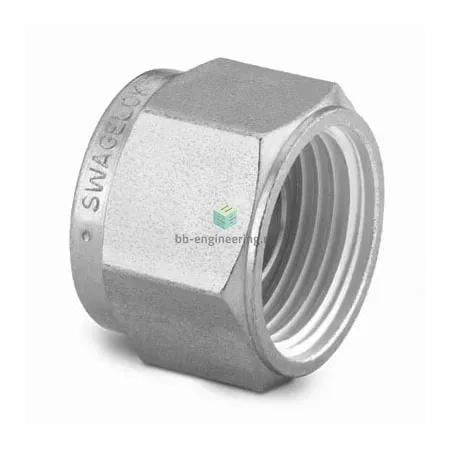

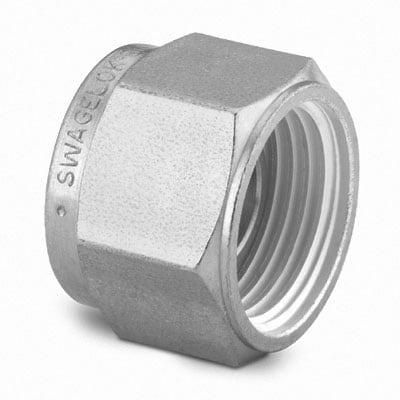

SS-20M0-P Swagelok - Заглушка в обжимной фитинг 20 мм, нерж.

Назначение и принцип работы

Заглушка в обжимной фитинг предназначена для герметичного перекрытия трубных ответвлений в технологических линиях и манометрических отводах. Выполнение — обжимная конструкция с двумя обжимными кольцами и гайкой обеспечивает металло‑металлическое уплотнение при подключении трубки Ø20 мм. При затяжке гайки кольца проходят пластическую/упругую деформацию и формируют надежный контакт с наружной поверхностью трубки и седлом фитинга, что исключает утечки при рабочих давлениях в пределах проектных значений системы.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316 (материал обобщённо: сталь нержавеющая), стойкие к коррозии и агрессивным средам. Форма — заглушка в фитинг, подключение рассчитано на трубку 20 мм. Конструкция без уплотнений на основе эластомеров (металл‑металл) расширяет температурный диапазон эксплуатации и химическую совместимость; типичные области применения — газовые, паровые, гидравлические и технологические среды. Допустимые давления и температуры зависят от толщины стенки трубки и условий монтажа; в типичных промышленных системах при корректно подобранной трубке достигаются значения давления порядка сотен бар (см. таблицы Swagelok для точной оценки) и температура эксплуатации в широком диапазоне.

Экспертные рекомендации по применению

Перед монтажом соблюдайте прямой ровный отрез и удаление заусенцев на трубке Ø20 мм; установите гайку и обе обжимные кольца в правильной последовательности. Затягивайте сначала до упора пальцами, затем дотяните ключом согласно рекомендациям производителя (используйте таблицы моментов/оборотности Swagelok в зависимости от диаметра и толщины стенки). Не применяйте повторно повреждённые кольца или гайки; контролируйте стенку трубки на растрески и деформации. При пуско-наладке выполняйте испытание давлением и последующую визуальную/ультразвуковую проверку герметичности. Учитывайте совместимость среды с AISI 316 и необходимость антикоррозионной защиты в агрессивных средах.
