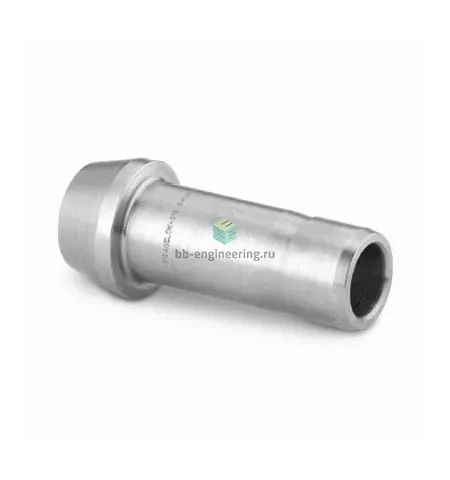

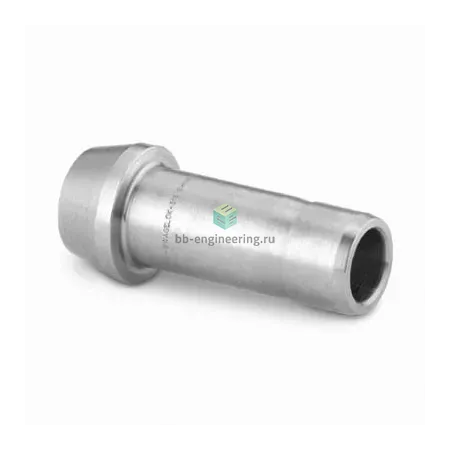

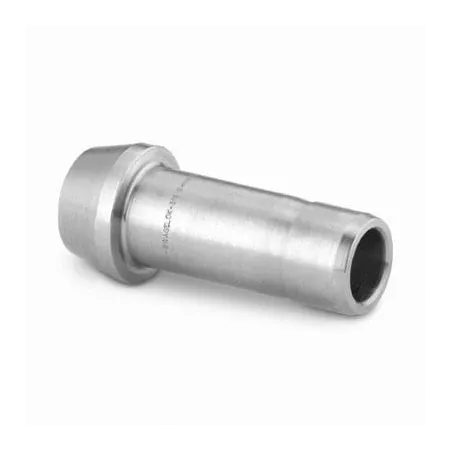

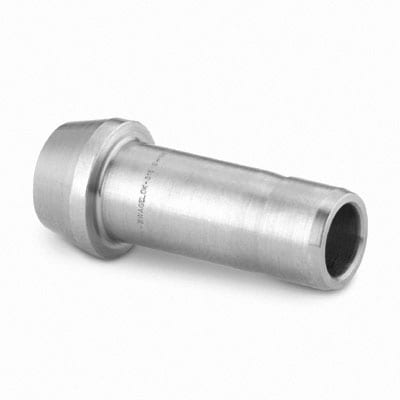

SS-20M1-PC Swagelok - Соединитель прямой втулочный обжимной 20 мм, нерж.

Назначение и принцип работы

Прямой втулочный обжимной соединитель предназначен для создания разъёмного герметичного соединения в трубопроводах с наружным диаметром трубки 20 мм. Конструкция с двумя обжимными кольцами и гайкой обеспечивает металлo‑к металлo контакт и уплотнение за счёт пластической посадки втулок на трубку — решение применимо в системах подачи технологических газов, жидкости и в гидросетях КИПиА, где требуется высокая герметичность и повторяемость соединения. Соединитель работает в стационарных и мобильных установках, компенсируя вибрации и термодеформации за счёт уплотняющего эффекта обжима.

Ключевые особенности конструкции

Корпус и рабочие элементы изготовлены из нержавеющей стали AISI 316, материал обобщённо — сталь нержавеющая, что обеспечивает коррозионную стойкость в агрессивных средах. Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки (двухкольцевой компрессионный стопор), без резьбового уплотнения. Рекомендуемые эксплуатационные параметры: трубка Ø 20 мм, рабочие температуры ориентировочно от −60 °C до +260 °C (в зависимости от среды и прокладок), рабочее давление в типичных системах — до порядка 414 бар (6000 psi) в зависимости от толщины стенки трубки и условий монтажа. Применимы среды: технологические и инертные газы, жидкости, пар при соответствующей проверке совместимости.

Экспертные рекомендации по применению

Подбирая соединитель, учитывайте толщину стенки и материал трубки: полноценный обжим и герметичность возможны только при допуске трубки по калибру. Перед монтажом удалите фаски и заусенцы, соблюдайте момент затяжки гайки по техническим регламентам производителя; избегайте многократных перезажимов одной и той же втулки. При агрессивных средах и высоких температурах проверяйте коррозионную стойкость и применимость AISI 316; при критических давлениях проводите испытания на протечки. Для повторного монтажа используйте новые обжимные кольца, чтобы сохранить паспортные параметры герметичности.
