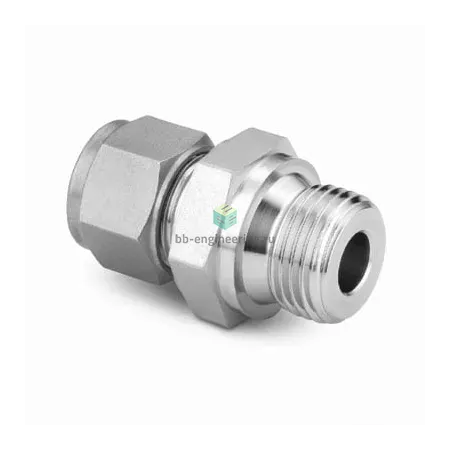

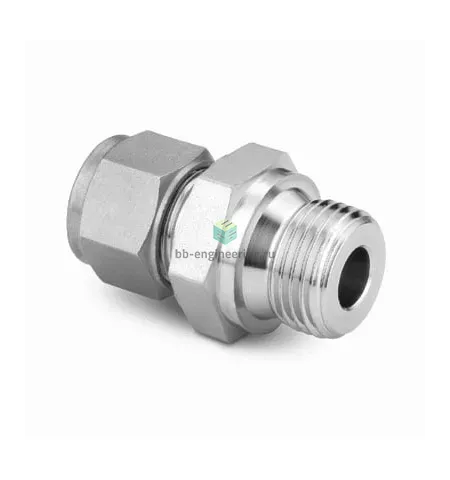

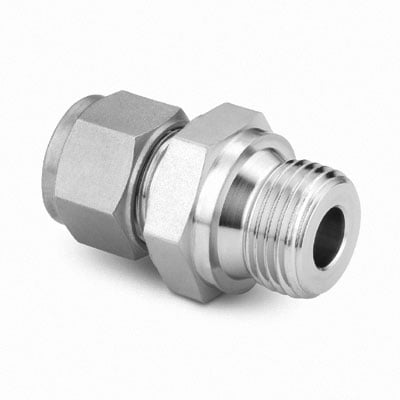

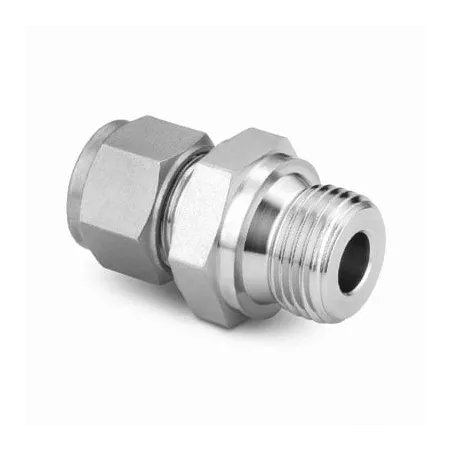

SS-22M0-1-12RS Swagelok - Штуцер прямой с нар. резьбой обжимной G3/4-22 мм, нерж.

Назначение и принцип работы

Прямой обжимной штуцер с наружной резьбой G3/4 — предназначен для герметичного присоединения трубки Ø22 мм к резьбовым портам. В конструкции используется стандартная двухфerrульная схема обжима (две обжимные втулки и гайка): при затяжке гайки втулки захватывают стенку трубки, образуя механическое и уплотнительное соединение; уплотнение резьбового соединения достигается кольцом резинометаллическим USIT по DIN 3852-2 форма A. Применяется в технологических линиях подачи газов и жидкостей, системах КИПиА и гидравлики при рабочих температурах и давлениях, указаных ниже.

Ключевые особенности конструкции

Корпус и комплектующие изготовлены из нержавеющей стали (материал корпуса AISI 316), общая категория материала — сталь нержавеющая. Уплотнение резьбы — резинометаллическое кольцо USIT (DIN 3852‑2 форма A), обеспечивает надежную герметизацию при вибрациях и перепадах температуры. Подключения: канал 1 — резьба G3/4; канал 2 — трубка 22 мм. Тип конструкции — двухфerrульный обжим; не требует сварки. Типичные рабочие диапазоны: температура — ориентировочно −30…+120 °C для стандартных резиновых уплотнений (зависит от состава уплотнителя); рабочее давление — до ~400 бар в зависимости от толщины стенки трубки и условий эксплуатации; подлежит проверке по таблицам производителя.

Экспертные рекомендации по применению

Перед монтажом убедитесь в соответствии стенки трубки рекомендованной толщине и отсутствии заусенцев — торец должен быть ровным и фаска снята. При сборке: сначала затянуть гайку вручную, затем доворот ключом согласно инструкциям производителя (обычно 1–1,25 оборота после посадки, уточнить в паспорте Swagelok для Ø22 мм). Не применять повторно деформированные обжимные втулки; при замене использовать оригинальные комплектующие. Проверять совместимость уплотнения USIT с рабочей средой (температура, агрессивные среды). После монтажа выполнить гидравлическое/пневматическое опрессование и проверку на утечки при давлении, превышающем рабочее (рекомендуется 1,25–1,5× рабочее). Избегать чрезмерного момента при затяжке и боковой нагрузки на обжатую трубку.
