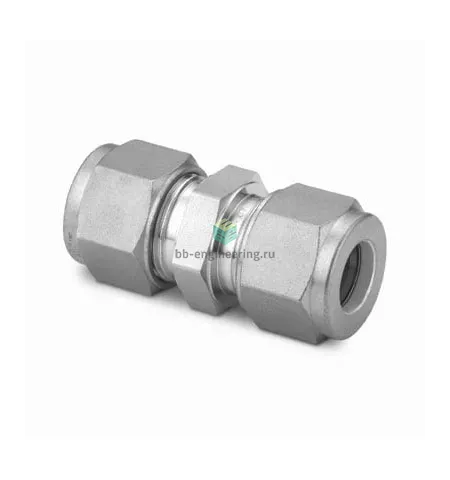

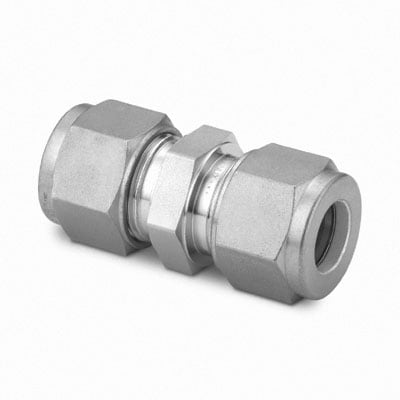

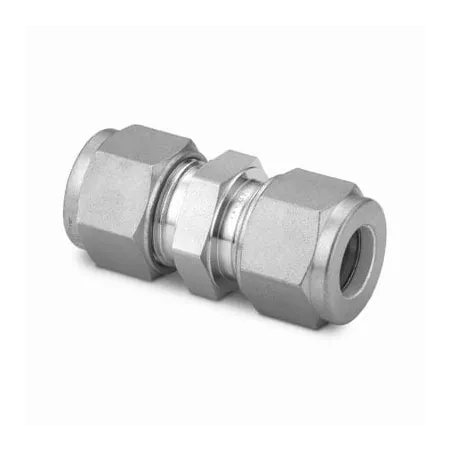

SS-22M0-6 Swagelok - Соединитель прямой обжимной 22 мм, нерж.

Назначение и принцип работы

Прямой обжимной соединитель Swagelok для трубки Ø22 мм предназначен для герметичного присоединения трубопроводов в системах измерения, газа, нефти, химии и вакуума. Работает по принципу двухобжимного зажима: при затягивании гайки две обжимные втулки (фёррула) последовательно фиксируют и уплотняют трубу, создавая металлическое уплотнение между корпусом и трубкой без применения резьбовых уплотнений. Конструкция обеспечивает повторяемую герметичность на трубах из нержавеющей стали AISI 316 диаметром 22 мм и решает задачи передачи жидкостей и газов под повышенным давлением и при широком температурном диапазоне.

Ключевые особенности конструкции

Корпус и фёррулы выполнены из нержавеющей стали (материал корпуса AISI 316), что обеспечивает коррозионную стойкость и совместимость с агрессивными средами. Тип исполнения — прямой соединитель с обжимной конструкцией (две обжимные кольца и гайка). Рекомендуемые рабочие среды: технологические и инертные газы, вода, пар, гидравлические жидкости и химические реагенты. Типичные эксплуатационные параметры зависят от толщины стенки трубки и условий монтажа; ориентировочно рабочее давление может достигать сотен бар при стандартных стенках и комнатной температуре. Температурный диапазон при металлическом уплотнении значительно шире стандартных уплотнителей (условно от примерно -60 °C до +200 °C и выше при отсутствии мягких уплотнений), точные пределы — по таблицам Swagelok.

Экспертные рекомендации по применению

Подбирайте фитинг под фактический наружный диаметр и толщину стенки трубки 22 мм и используйте трубу из AISI 316 для сохранения свойств соединения. При монтаже соблюдайте заводскую процедуру: аккуратно подготовьте торец (отсутствие задиров, прямой срез), сначала затяните гайку вручную, затем доведите до упора рекомендованным доворотом/моментом по инструкции Swagelok; избегайте повторного многократного использования фёррул. Избегайте ударных нагрузок и перекосов труб, контролируйте герметичность при пуске и периодически осматривайте на коррозию и износ.
