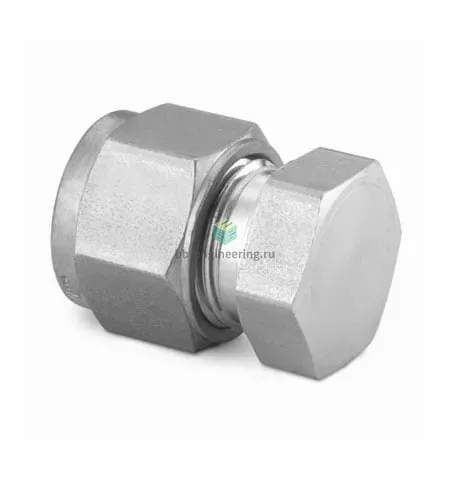

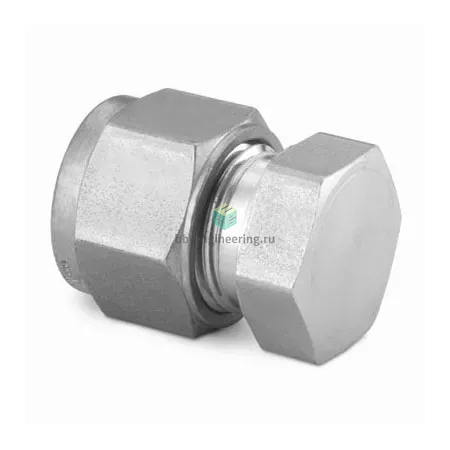

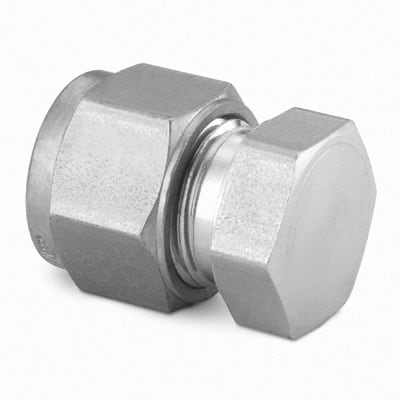

SS-22M0-C Swagelok - Заглушка на трубку обжимная 22 мм, нерж.

Назначение и принцип работы

Обжимная заглушка для трубки диаметром 22 мм предназначена для герметичного перекрытия концов трубопроводов и отвода приборных линий в системах измерения, отбора проб, аналитики и технологических магистралях. Принцип работы — механическое уплотнение металлом: при затяжке гайки две конические обжимные втулки (две обжимные кольца) захватывают и деформируют трубку, образуя плотный герметичный контакт с корпусом из нержавеющей стали AISI 316. Конструкция обеспечивает прочное удержание трубки и высокую герметичность в средах жидкостей и газов, исключая необходимость применения резьбовых уплотнителей.

Ключевые особенности конструкции

Корпус и внутренние элементы — нержавеющая сталь (материал корпуса AISI 316), что гарантирует коррозионную стойкость в широком наборе сред. Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки; подключение рассчитано на трубку Ø 22 мм. Уплотнение — металлическое (без эластомеров), пригодно для агрессивных сред и газов. Рабочие режимы зависят от толщины стенки трубки и условий эксплуатации; типично обжимные фитинги Swagelok обеспечивают герметичность при давлениях в диапазоне до нескольких сотен бар при комнатной температуре и выдерживают температурные режимы от криогенных значений (ниже −100 °C) до высокотемпературных экспозиций порядка +400 °C, в зависимости от среды и стенки трубки.

Экспертные рекомендации по применению

Перед монтажом обеспечить ровный, перпендикулярный срез и устранить задиры; вставить трубку до упора в седло корпуса. Соблюдать рекомендуемую технологию затяжки производителя и не перетягивать гайку: превышение момента может привести к деформации трубки и потере герметичности. Проверять совместимость по толщине стенки и материалу трубки — для 22 мм применять рекомендованные Swagelok стенки для сохранения расчетного давления. При демонтаже и последующей повторной сборке осматривать обжимные кольца и при признаках износа или деформации заменять их. Для контроля — испытание на герметичность и визуальный осмотр после первого нагружения; в агрессивных средах и при цикличных температурах проводить периодическую проверку соединений.
